(CX470C) - CRAWLER EXCAVATOR - TIER 4 (NA) (9/11-7/16)
/
(07) - HYDRAULIC SYSTEM
/

(08-038-00[01]) - HYDRAULIC CIRCUIT - PILOT - LEAK-OFF RETURN

Запчасти Case CX470C (08-038-00[01]) - HYDRAULIC CIRCUIT - PILOT - LEAK-OFF RETURN (07) - HYDRAULIC SYSTEM

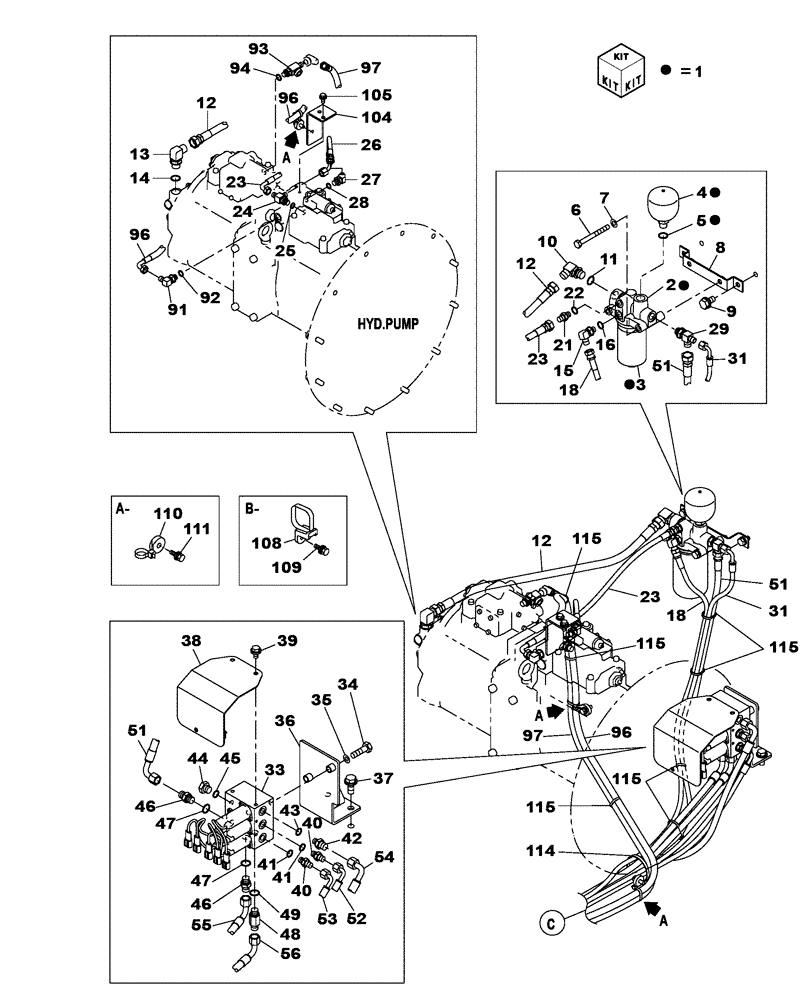

Схема запчастей Case CX470C - (08-038-00[01]) - HYDRAULIC CIRCUIT - PILOT - LEAK-OFF RETURN (07) - HYDRAULIC SYSTEM
37
115
34
36
45
55
115
53
96
115
35
109
9
31
110
94
52
40
46
21
15
51
51
6
25
54
97
41
114
56
2
26
12
29
92
18
44
24
4
43
46
16
1
18
13
38
42
7
1
105
48
12
8
31
41
23
22
33
12
47
1
104
47
49
23
5
115
10
27
93
97
96
91
96
39
1
115
108
1
11
14
3
28
40
51
111
23

№

Артикул

Название

Примечание

Количество

1

KHJ17710

FILTER ASSY

1шт.

Include(s) 2 - 5

1шт.

2

KHJ17720

FILTER HEAD

1шт.

Include(s) 3

1шт.

3

KHJ17730

HYDRAULIC OIL FILTER

1шт.

4

KHJ2359

ACCUMULATOR

1шт.

Include(s) 5

1шт.

5

154487A1

O-RING

1шт.

6

814-10100

BOLT,Hex, M10 x 1.5 x 100mm, Cl 8.8

2шт.

7

150409A1

WASHER

2шт.

8

KSJ12430

SUPPORT

1шт.

9

166351A1

BOLT,Sems, M10 x 20mm

2шт.

10

150919A1

ELBOW,90 Degree, 1/2" O-Ring x 1/2"

1шт.

Include(s) 11

1шт.

11

154487A1

O-RING

1шт.

12

KHJ1767

HYDRAULIC HOSE

1шт.

13

150919A1

ELBOW,90 Degree, 1/2" O-Ring x 1/2"

1шт.

Include(s) 14

1шт.

14

154487A1

O-RING

1шт.

15

150913A1

ELBOW,90 Degree, 1/4" O-Ring x 1/4"

1шт.

Include(s) 16

1шт.

16

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

18

152778A1

HOSE ASSY.

1шт.

21

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

1шт.

22

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

23

KHJ1279

HYDRAULIC HOSE

1шт.

24

159497A1

TEE

1шт.

25

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

26

KHJ2292

HOSE

1шт.

27

150933A1

ELBOW

1шт.

Include(s) 28

1шт.

28

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

29

KHJ13900

TEE

1шт.

31

KRJ4750

HOSE,410.00 mm

1шт.

33

KHJ14520

SOLENOID VALVE

1шт.

See Figure(s) 08-250-00 01

1шт.

34

627-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 10.9, Full Thd

2шт.

35

150409A1

WASHER

2шт.

36

KTJ14310

BRACKET

1шт.

37

166352A1

BOLT

2шт.

38

KHJ16220

COVER

1шт.

39

166345A1

BOLT

2шт.

40

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

2шт.

Include(s) 41

1шт.

41

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

42

152747A1

ADAPTER

1шт.

Include(s) 43

1шт.

43

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

44

159002A1

PLUG

1шт.

Include(s) 45

1шт.

45

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

46

152128A1

HYD CONNECTOR,3/8" NPT O-Ring x 3/8" NPT

2шт.

Include(s) 5 - 580

1шт.

47

154475A1

O-RING

1шт.

48

159226A1

ADAPTER

1шт.

Include(s) 49

1шт.

49

154475A1

O-RING

1шт.

51

161068A1

HYDRAULIC HOSE

1шт.

52

161486A1

HOSE ASSY.

1шт.

53

159714A1

HOSE,3450.00 mm

1шт.

54

KHJ25600

HOSE ASSY.

1шт.

55

KHJ25600

HOSE ASSY.

1шт.

56

KHJ19390

HOSE

1шт.

91

150913A1

ELBOW,90 Degree, 1/4" O-Ring x 1/4"

1шт.

Include(s) 92

1шт.

92

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

93

167666A1

FITTING

1шт.

Include(s) 94

1шт.

94

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

96

KHJ23860

HYDRAULIC HOSE

1шт.

97

KHJ23790

HYDRAULIC HOSE

1шт.

104

KTJ14440

BRACKET

1шт.

105

166350A1

BOLT

2шт.

108

KHR2581

CLAMP

3шт.

109

KHJ1215

BOLT,Spcl

3шт.

110

KHR2584

CLAMP

7шт.

111

KHJ1215

BOLT,Spcl

7шт.

114

150071A1

MOUNTING CLIP

4шт.

115

150496A1

MOUNTING CLIP

16шт.

Выбрано товаров: 79
