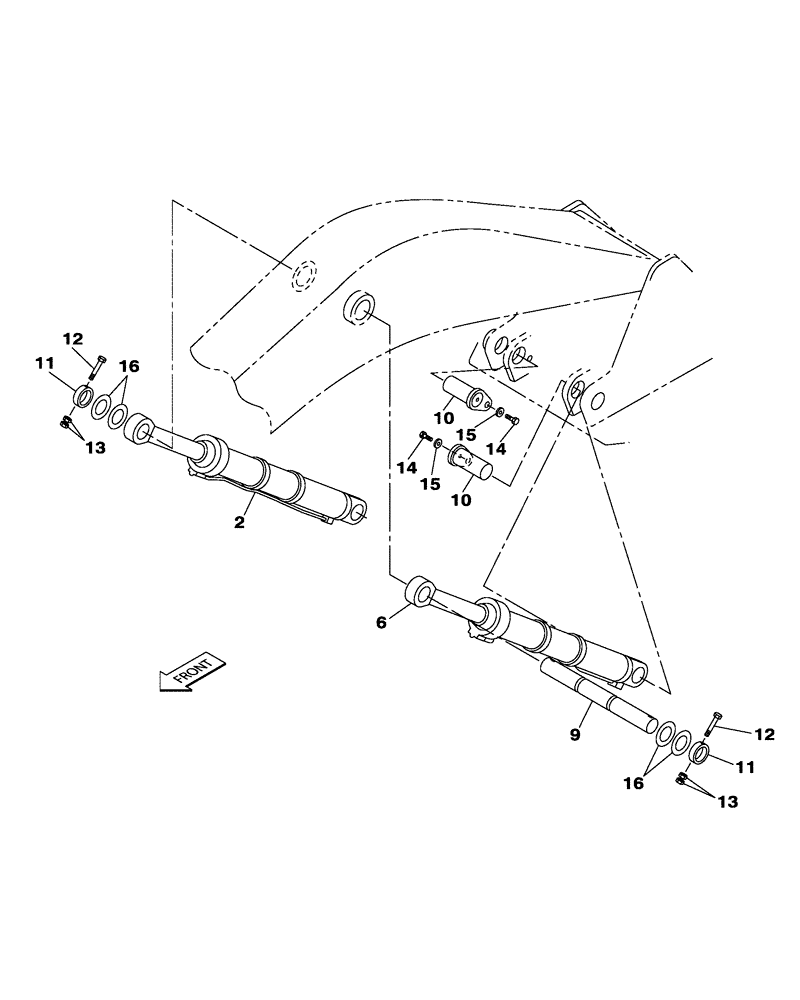

Запчасти Case CX470C (08-013-00[01]) - HYDRAULIC CIRCUIT - BOOM CYLINDER - WITHOUT SAFETY VALVE (07) - HYDRAULIC SYSTEM
![Схема запчастей Case CX470C - (08-013-00[01]) - HYDRAULIC CIRCUIT - BOOM CYLINDER - WITHOUT SAFETY VALVE (07) - HYDRAULIC SYSTEM](https://partsell.ru/storage/images/casece/966778.png)
14
15
14
6
13
2
11
13
12
10
11
16
9
12
15
16
10
№
Артикул
Название
Примечание
Количество
2
KTV10681
HYDRAULIC CYLINDER
1шт.
See Figure(s) 08-300-00 01
1шт.
2
KTV10681R
REMAN-HYD CYLINDER
CX470C CRAWLER EXCAVATOR - TIER 4 (NA), WITHOUT SAFETY VALVE (9/11-)
1шт.
2
KTV10681C
CORE-HYD CYLINDER
Return Number
1шт.
6
KTV10691
HYDRAULIC CYLINDER
1шт.
See Figure(s) 08-301-00 01
1шт.
6
KTV10691R
REMAN-HYD CYLINDER
CX470C CRAWLER EXCAVATOR - TIER 4 (NA), WITHOUT SAFETY VALVE (9/11-)
1шт.
6
KTV10691C
CORE-HYD CYLINDER
Return Number
1шт.
9
KTV1232
PIN
1шт.
10
KTV1272
PIN
2шт.
11
153808A1
RING, LOCKING
RING, LOCK
2шт.
12
827-24200
BOLT,Hex, M24 x 3 x 200mm, Cl 10.9
2шт.
13
829-13424
NUT,M24 x 2, Cl 10
4шт.
14
102R020Y035R
BOLT
M20 x 35
2шт.
15
KTV1185
SPACER
2шт.
16
167529A1
ADJUSTING PLATE
4шт.
Выбрано товаров: 16
