Запчасти Case CX470C (08-004-00[01]) - HYDRAULIC CIRCUIT - CONTROL VALVE SUPPLY (07) - HYDRAULIC SYSTEM

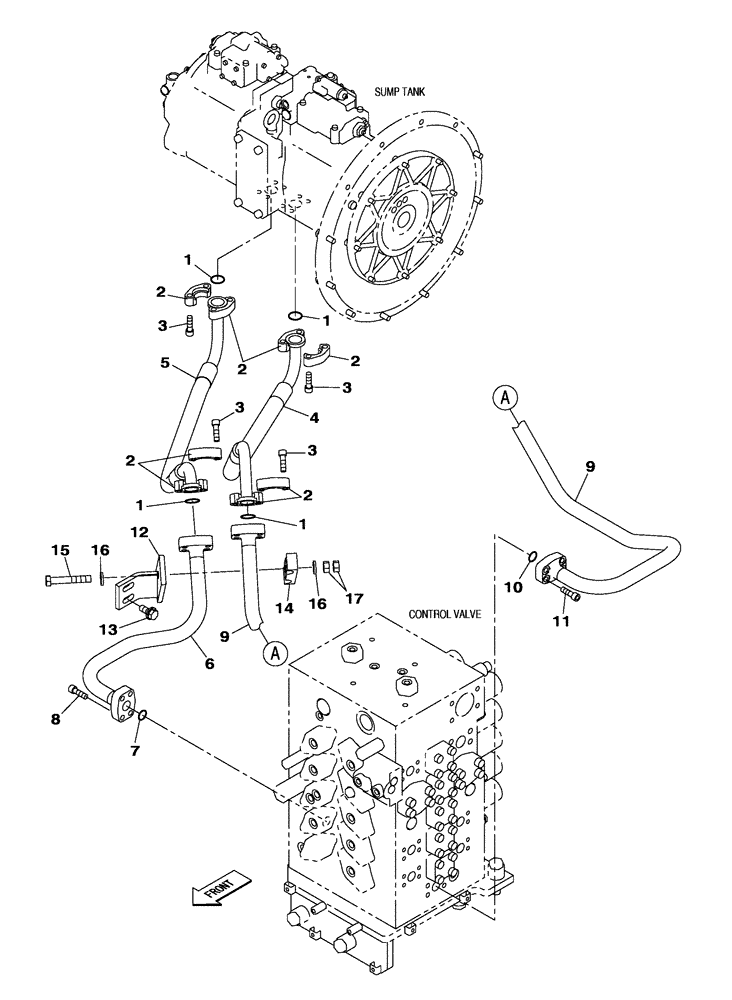

Схема запчастей Case CX470C - (08-004-00[01]) - HYDRAULIC CIRCUIT - CONTROL VALVE SUPPLY (07) - HYDRAULIC SYSTEM
13
4
1
2
10
7
1
1
15
11
17
14
1
2
3
9
2
3
3
2
5
9
8
16
6
3
16
2
12

Артикул

Название

Примечание

Количество

1

155211A1

O-RING

4шт.

2

150561A1

FLANGE

8шт.

3

862-12040

HEX SOC SCREW,M12 x 40mm, Cl 12.9

16шт.

4

KTJ13640

HYDRAULIC HOSE

880 mm

1шт.

5

KTJ13650

HYDRAULIC HOSE

900 mm

1шт.

6

KTJ2051

HYD TUBE,26 mm ID x 34 mm OD

1шт.

7

155211A1

O-RING

1шт.

8

862-12040

HEX SOC SCREW,M12 x 40mm, Cl 12.9

4шт.

9

KTJ2052

HYD TUBE,26 mm ID x 34 mm OD

1шт.

10

155211A1

O-RING

1шт.

11

862-12040

HEX SOC SCREW,M12 x 40mm, Cl 12.9

4шт.

12

KTJ13631

BRACKET

1шт.

13

166352A1

BOLT

M12 x 30

2шт.

14

162595A1

CLAMP

1шт.

15

827-16110

BOLT,Hex, M16 x 2 x 110mm, Cl 10.9

1шт.

16

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

2шт.

17

829-1416

NUT,M16, Cl 10

2шт.

Выбрано товаров: 17
