(07-001-00[01]) - HYDRAULIC CIRCUIT UNDERCARRIAGE - LC

Запчасти Case CX470C (07-001-00[01]) - HYDRAULIC CIRCUIT UNDERCARRIAGE - LC (07) - HYDRAULIC SYSTEM

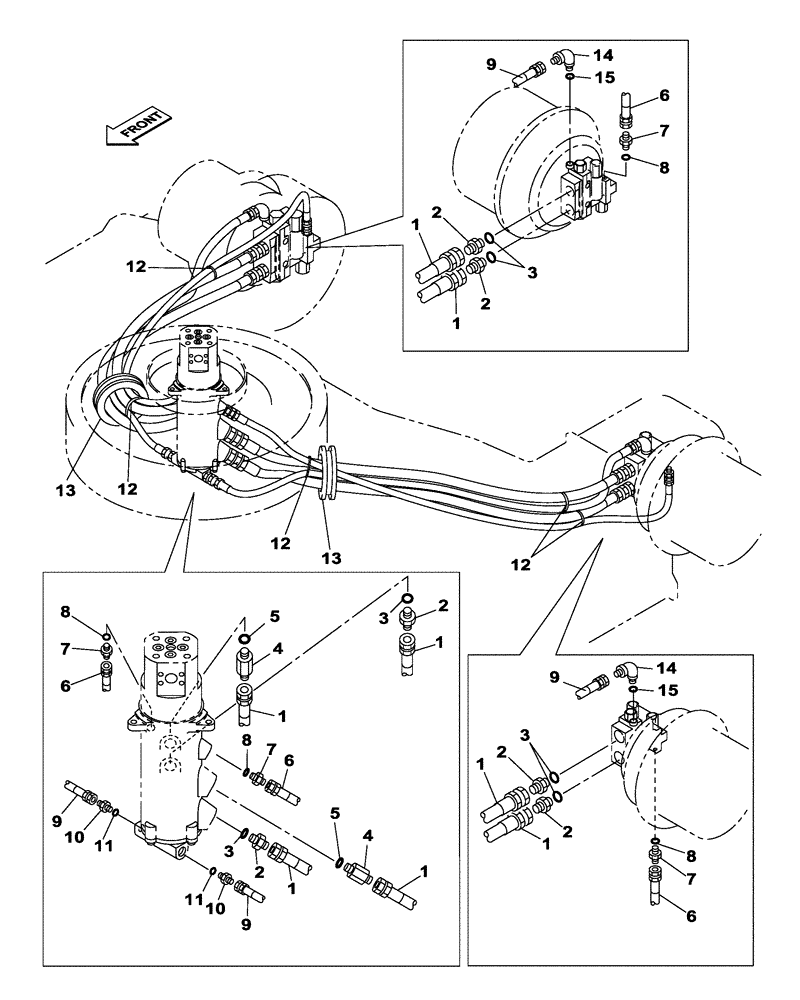

Схема запчастей Case CX470C - (07-001-00[01]) - HYDRAULIC CIRCUIT UNDERCARRIAGE - LC (07) - HYDRAULIC SYSTEM
14
3
7
2
6
1
1
12
10
7
2
9
10
14
1
8
7
11
4
1
3
13
5
1
4
12
12
3
1
11
2
9
15
8
2
6
9
5
15
8
8
2
2
12
6
9
7
1
3
13
1
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTA1219

HYDRAULIC HOSE,25.40 mm ID x 2550.00 mm

4шт.

2

151655A1

HYD CONNECTOR,1" NPT O-Ring x 1" NPT

6шт.

Include(s) 3

1шт.

3

154523A1

O-RING

1шт.

4

KHJ1156

STUD

2шт.

Include(s) 5

1шт.

5

154523A1

O-RING

1шт.

6

159005A1

HOSE

3250 mm

2шт.

7

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

4шт.

Include(s) 8

1шт.

8

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

9

KBA1163

HYDRAULIC HOSE,12.70 mm ID x 2600.00 mm

2шт.

10

151650A1

HYD CONNECTOR,1/2" NPT O-Ring x 1/2" NPT

4шт.

Include(s) 11

1шт.

11

154487A1

O-RING

1шт.

12

150071A1

MOUNTING CLIP

380 mm

8шт.

13

158813A1

GROMMET

2шт.

14

150919A1

ELBOW,90 Degree, 1/2" O-Ring x 1/2"

2шт.

Include(s) 15

1шт.

15

154487A1

O-RING

1шт.
