(04-001[05]) - CHASSIS ELECTRICAL CIRCUIT

Запчасти Case CX350C (04-001[05]) - CHASSIS ELECTRICAL CIRCUIT (04) - ELECTRICAL SYSTEMS

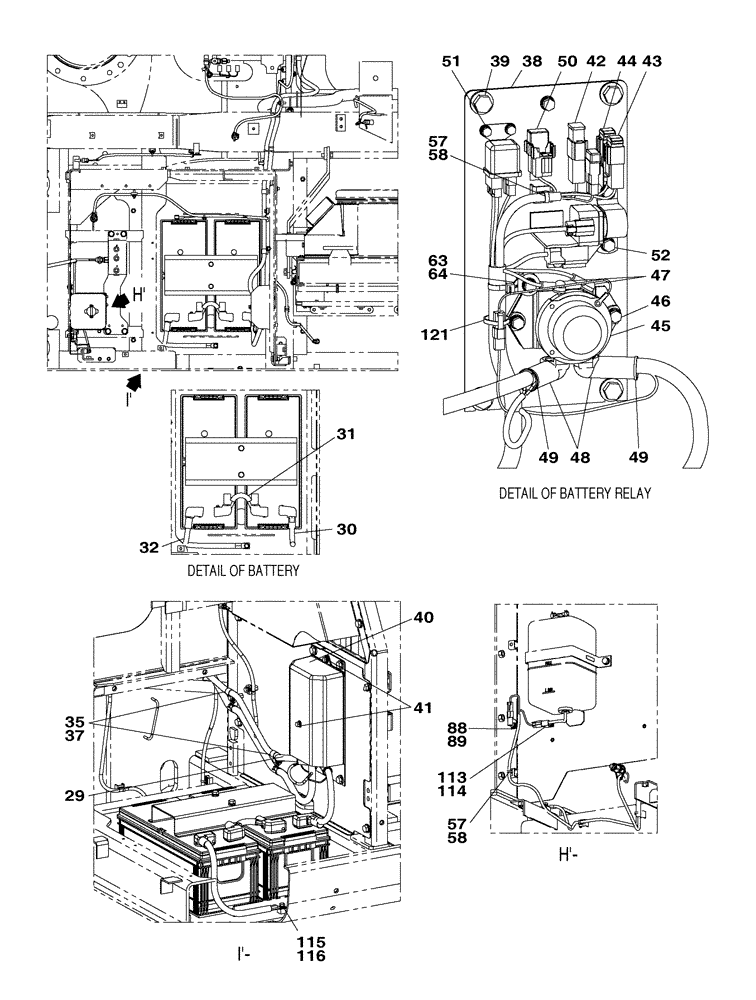

Схема запчастей Case CX350C - (04-001[05]) - CHASSIS ELECTRICAL CIRCUIT (04) - ELECTRICAL SYSTEMS
121
63
40
47
35
48
49
37
89
45
114
113
46
50
52
32
29
88
31
39
57
30
42
58
115
38
58
116
44
43
49
64
57
51
41
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

29

KHR28790

POS BATTERY CABLE

1шт.

30

KHR13910

POS BATTERY CABLE

Battery

1шт.

31

KHR12100

POS BATTERY CABLE

Battery

1шт.

32

KHR12140

POS BATTERY CABLE

Battery

1шт.

35

162149A1

COLLAR

2шт.

37

KHJ1215

BOLT,Spcl

M8 x 25

2шт.

38

KHR28800

BRACKET

1шт.

39

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

4шт.

40

KHR19120

COVER

1шт.

41

KHJ1215

BOLT,Spcl

M8 x 25

2шт.

42

159902A1

FUSE

65A fuse - starter

1шт.

43

KHR3850

FUSE

1шт.

44

KHR12950

FUSE

60A Battery Fuse

1шт.

45

159897A1

RELAY

1шт.

46

KHJ1215

BOLT,Spcl

M8 x 25

2шт.

47

159171A1

CAP

2шт.

48

162212A1

TERMINAL CONNECTOR

2шт.

49

150067A1

MOUNTING CLIP

150 mm

2шт.

50

KHR3802

RELAY

1шт.

51

159602A1

BOLT,Sems, Hex, M6 x 16mm

M6 x 16

2шт.

52

167518A1

BOLT

M8 x 16

2шт.

57

KHR10220

MOUNTING CLIP

11шт.

58

150496A1

MOUNTING CLIP

250 mm

11шт.

63

KHR2584

CLAMP

2шт.

64

KHJ1215

BOLT,Spcl

M8 x 25

2шт.

88

158962A1

CLIP

1шт.

89

167518A1

BOLT

M8 x 16

1шт.

113

158962A1

CLIP

1шт.

114

167518A1

BOLT

M8 x 16

1шт.

115

893-11008

LOCK WASHER,Ext Tooth, M8

1шт.

116

167518A1

BOLT

M8 x 16

1шт.

121

150496A1

MOUNTING CLIP

8шт.
