(04-001[02]) - CHASSIS ELECTRICAL CIRCUIT

Запчасти Case CX350C (04-001[02]) - CHASSIS ELECTRICAL CIRCUIT (04) - ELECTRICAL SYSTEMS

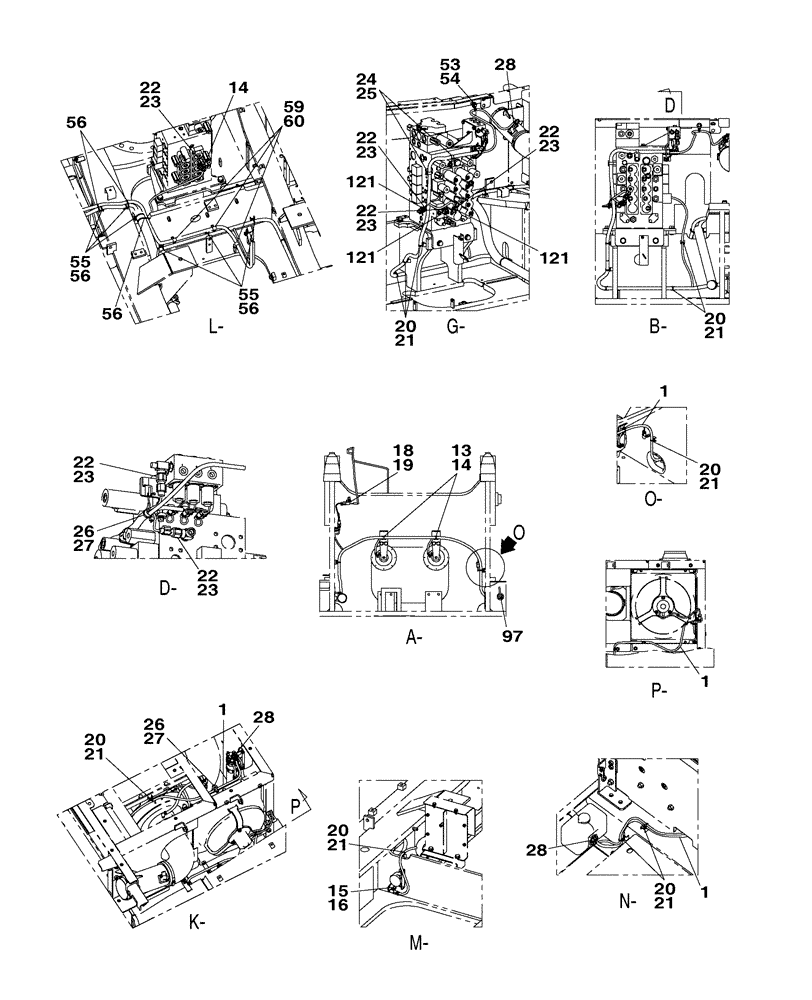

Схема запчастей Case CX350C - (04-001[02]) - CHASSIS ELECTRICAL CIRCUIT (04) - ELECTRICAL SYSTEMS
13
20
56
1
23
121
21
23
23
24
1
22
20
16
53
27
28
55
22
59
18
56
21
97
26
23
26
28
121
20
55
1
54
22
20
1
56
14
22
20
20
23
56
21
23
28
21
25
22
121
60
15
19
22
21
27
21
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KSR13401

WIRE HARNESS

1шт.

1

KSR13402

WIRE HARNESS

1шт.

13

KHR10220

MOUNTING CLIP

2шт.

14

150496A1

MOUNTING CLIP

250 mm

3шт.

15

158962A1

CLIP

1шт.

16

167518A1

BOLT

M8 x 16

1шт.

18

158962A1

CLIP

1шт.

19

167518A1

BOLT

M8 x 16

1шт.

20

KHR10220

MOUNTING CLIP

18шт.

21

150496A1

MOUNTING CLIP

250 mm

18шт.

22

KHR26940

SENSOR

5MPA

6шт.

Include(s) 23

1шт.

23

150960A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

24

158962A1

CLIP

2шт.

25

167518A1

BOLT

M10 x 25

2шт.

26

KHR2584

CLAMP

2шт.

27

KHJ1215

BOLT,Spcl

M8 x 25

2шт.

28

150496A1

MOUNTING CLIP

250 mm

5шт.

53

KHR2584

CLAMP

1шт.

54

KHJ1215

BOLT,Spcl

M8 x 25

1шт.

55

KHR10220

MOUNTING CLIP

9шт.

56

150496A1

MOUNTING CLIP

250 mm

12шт.

59

162149A1

COLLAR

3шт.

60

167518A1

BOLT

M8 x 16

3шт.

97

150520A1

GROMMET

1шт.

121

150496A1

MOUNTING CLIP

8шт.
