Запчасти Case CX350C (08-027[01]) - HYDRAULIC CIRCUIT - PILOT - LEAK-OFF RETURN (08) - HYDRAULICS

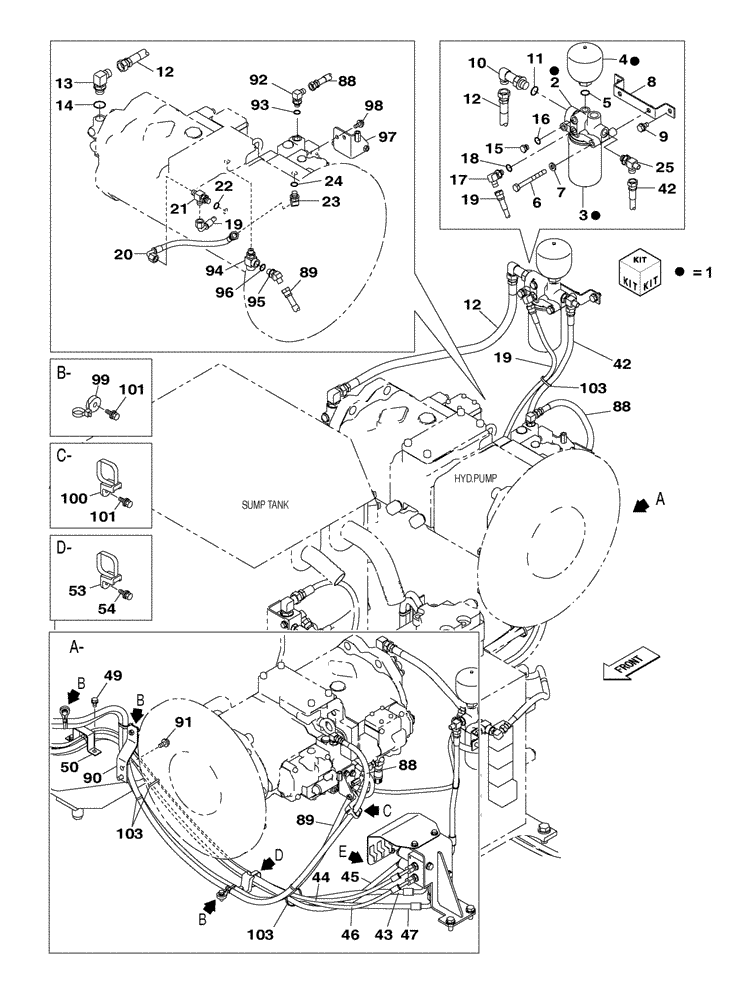

Схема запчастей Case CX350C - (08-027[01]) - HYDRAULIC CIRCUIT - PILOT - LEAK-OFF RETURN (08) - HYDRAULICS
53
46
101
11
22
90
9
88
12
91
1
8
13
12
50
89
3
12
19
45
21
96
7
88
24
19
15
42
103
20
10
25
1
88
18
103
1
16
43
1
19
95
23
101
44
103
97
4
99
98
47
100
49
94
54
14
2
93
5
6
89
17
42
92

Артикул

Название

Примечание

Количество

1

KHJ17710

FILTER ASSY

1шт.

Include(s) 2 - 5

1шт.

2

KHJ17720

FILTER HEAD

1шт.

3

KHJ17730

HYDRAULIC OIL FILTER

1шт.

4

KHJ2359

ACCUMULATOR

1шт.

5

154487A1

O-RING

1шт.

6

814-10100

BOLT,Hex, M10 x 1.5 x 100mm, Cl 8.8

2шт.

7

150409A1

WASHER

2шт.

8

KSJ12430

SUPPORT

1шт.

9

166351A1

BOLT,Sems, M10 x 20mm

M10 x 20

2шт.

10

KHJ1044

ELBOW

1шт.

Include(s) 11

1шт.

11

154487A1

O-RING

1шт.

12

KHJ23530

HYDRAULIC HOSE

720 mm

1шт.

13

150919A1

ELBOW,90 Degree, 1/2" O-Ring x 1/2"

1шт.

Include(s) 14

1шт.

14

154487A1

O-RING

1шт.

15

159002A1

PLUG

1шт.

Include(s) 16

1шт.

16

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

17

150913A1

ELBOW,90 Degree, 1/4" O-Ring x 1/4"

1шт.

Include(s) 18

1шт.

18

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

19

KHJ23570

FLEXIBLE HOSE

730 mm

1шт.

20

KHJ2342

HOSE

380 mm

1шт.

21

159497A1

TEE

1шт.

Include(s) 22

1шт.

22

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

23

150933A1

ELBOW

1шт.

Include(s) 24

1шт.

24

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

25

KHJ13900

TEE

1шт.

42

KTJ1639

HOSE

1шт.

43

KHJ10300

HYDRAULIC HOSE

1шт.

44

KHJ24900

HOSE ASSY.

1шт.

45

KHJ24860

HOSE ASSY.

1шт.

46

KHJ24890

HOSE ASSY.

1шт.

47

KAJ3184

HYDRAULIC HOSE

Replaces 164115A1

1шт.

49

159032A1

CLAMP

1шт.

50

166350A1

BOLT

M8 x 20

2шт.

53

KHR2581

CLAMP

8шт.

54

KHJ1215

BOLT,Spcl

M8 x 25

8шт.

88

KHJ14400

HYDRAULIC HOSE,6.35 mm ID x 2900.00 mm

1шт.

89

KHJ2727

HYDRAULIC HOSE,6.30 mm ID x 2250.00 mm

1шт.

90

KSJ17060

BRACKET

1шт.

91

166351A1

BOLT,Sems, M10 x 20mm

M10 x 20

2шт.

92

150913A1

ELBOW,90 Degree, 1/4" O-Ring x 1/4"

1шт.

Include(s) 93

1шт.

93

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

94

KHJ12530

TEE

1шт.

95

150933A1

ELBOW

1шт.

Include(s) 96

1шт.

96

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

97

KRJ16150

SUPPORT

1шт.

98

166350A1

BOLT

M8 x 20

2шт.

99

KHR2584

CLAMP

4шт.

100

KHR2581

CLAMP

1шт.

101

KHJ1215

BOLT,Spcl

M8 x 25

5шт.

103

150496A1

MOUNTING CLIP

250 mm

8шт.

Выбрано товаров: 59
