(08-020[00]) - HYDRAULIC CIRCUIT - MONOBLOCK BOOM - DIPPER - 4.04 M - OPTIONAL

Запчасти Case CX350C (08-020[00]) - HYDRAULIC CIRCUIT - MONOBLOCK BOOM - DIPPER - 4.04 M - OPTIONAL (08) - HYDRAULICS

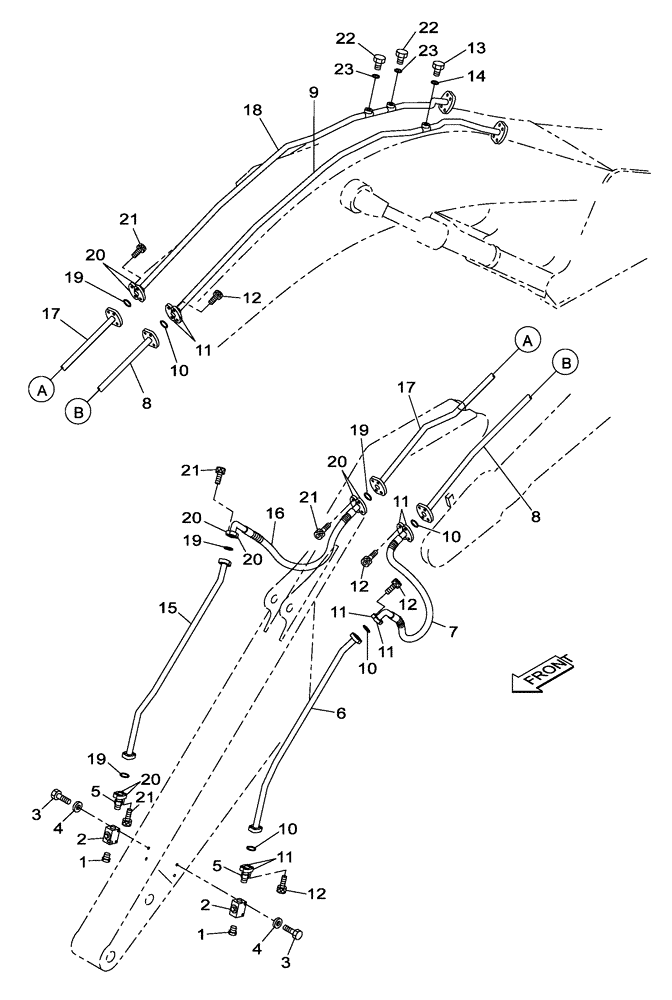

Схема запчастей Case CX350C - (08-020[00]) - HYDRAULIC CIRCUIT - MONOBLOCK BOOM - DIPPER - 4.04 M - OPTIONAL (08) - HYDRAULICS
20
4
17
19
21
10
8
23
1
10
9
14
1
16
17
11
23
20
20
18
19
1
21
10
3
15
12
23
11
5
22
20
2
7
2
11
3
19
5
11
10
20
13
21
12
4
12
12
6
19
21
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

162335A1

PLUG

2шт.

2

KHV12250

SHUT-OFF VALVE

2шт.

3

827-12090

BOLT,Hex, M12 x 1.75 x 90mm, Cl 10.9

4шт.

4

150811A1

WASHER

4шт.

5

NSS

NOT SOLD SEPARAT

2шт.

6

KSV16371

HYD TUBE

L

1шт.

7

KSV16380

HYDRAULIC HOSE,2500.00 mm

1шт.

8

KSV15831

HYD TUBE

L

1шт.

9

KSV15810

HYD TUBE

L

1шт.

10

164450A1

O-RING

4шт.

11

150124A1

FLANGE

8шт.

12

862-14050

HEX SOC SCREW,M14 x 50mm, Cl 12.9

16шт.

13

152924A1

PLUG

1шт.

Include(s) 14

1шт.

14

154503A1

O-RING

1шт.

15

KSV16361

HYD TUBE

R

1шт.

16

KSV16380

HYDRAULIC HOSE,2500.00 mm

1шт.

17

KSV15841

HYD TUBE

R

1шт.

18

KSV15820

HYD TUBE

R

1шт.

19

164450A1

O-RING

4шт.

20

150124A1

FLANGE

8шт.

21

862-14050

HEX SOC SCREW,M14 x 50mm, Cl 12.9

16шт.

22

152924A1

PLUG

2шт.

Include(s) 23

1шт.

23

154503A1

O-RING

1шт.
