(08-011[00]) - HYDRAULIC CIRCUIT - DIPPER AND BUCKET CYLINDER

Запчасти Case CX350C (08-011[00]) - HYDRAULIC CIRCUIT - DIPPER AND BUCKET CYLINDER (08) - HYDRAULICS

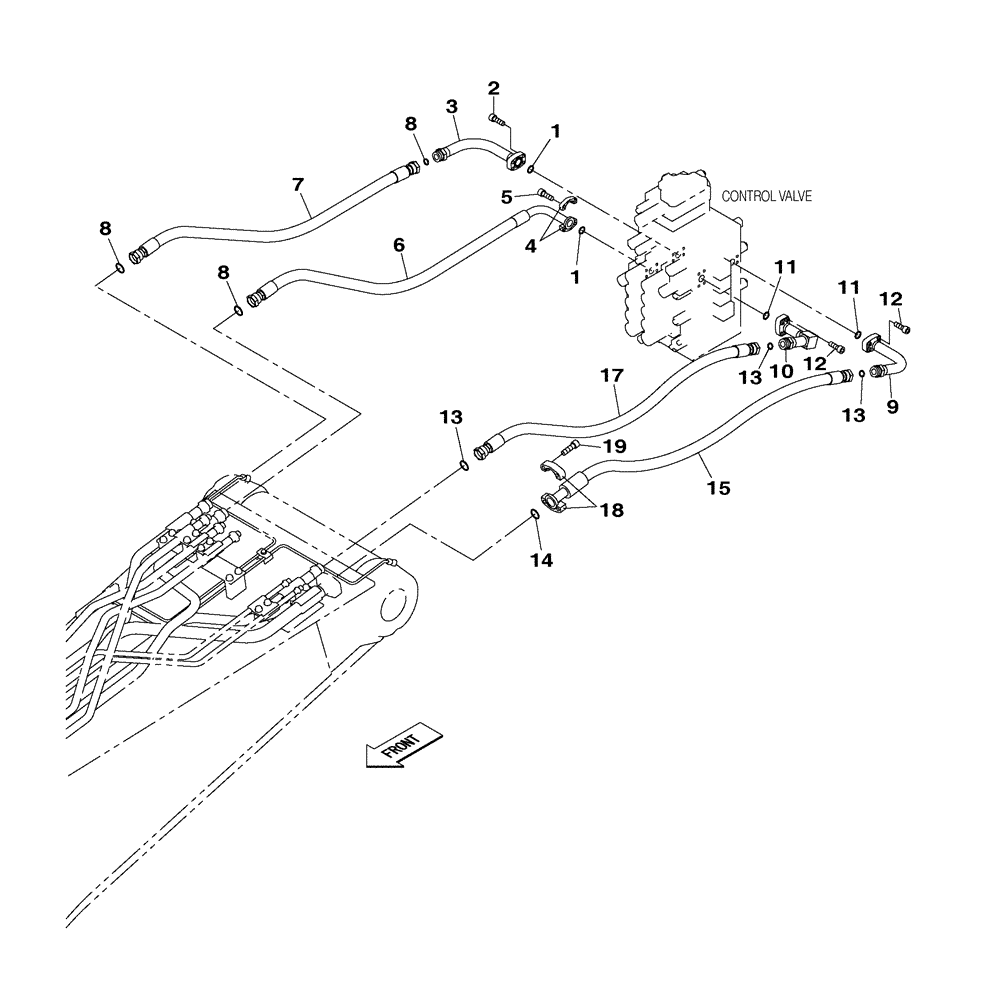

Схема запчастей Case CX350C - (08-011[00]) - HYDRAULIC CIRCUIT - DIPPER AND BUCKET CYLINDER (08) - HYDRAULICS
7
11
1
19
15
4
18
5
13
10
1
12
8
13
14
6
8
12
17
13
11
2
3
8
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

155211A1

O-RING

2шт.

2

862-10035

HEX SOC SCREW,M10 x 35mm, Cl 12.9

4шт.

3

KSJ12290

HYD TUBE

1шт.

4

153459A1

FLANGE

2шт.

5

862-10030

HEX SOC SCREW,M10 x 30mm, Cl 12.9

4шт.

6

KSJ13751

HYDRAULIC HOSE

1шт.

7

KSJ13731

HYDRAULIC HOSE

1шт.

8

KHJ1361

O-RING,0.07" Thk x 0.926" ID

3шт.

9

KSJ12300

HYD TUBE

1шт.

10

KSJ12310

HYD TUBE

1шт.

11

155211A1

O-RING

2шт.

12

862-10035

HEX SOC SCREW,M10 x 35mm, Cl 12.9

8шт.

13

KHJ1361

O-RING,0.07" Thk x 0.926" ID

3шт.

14

164450A1

O-RING

1шт.

15

KSJ16780

HYDRAULIC HOSE

1шт.

17

KSJ13741

HYDRAULIC HOSE

1шт.

18

150124A1

FLANGE

2шт.

19

108R014Y055R

BOLT

4шт.
