(08-009[00]) - HYDRAULIC CIRCUIT - BOOM CYLINDER

Запчасти Case CX350C (08-009[00]) - HYDRAULIC CIRCUIT - BOOM CYLINDER (08) - HYDRAULICS

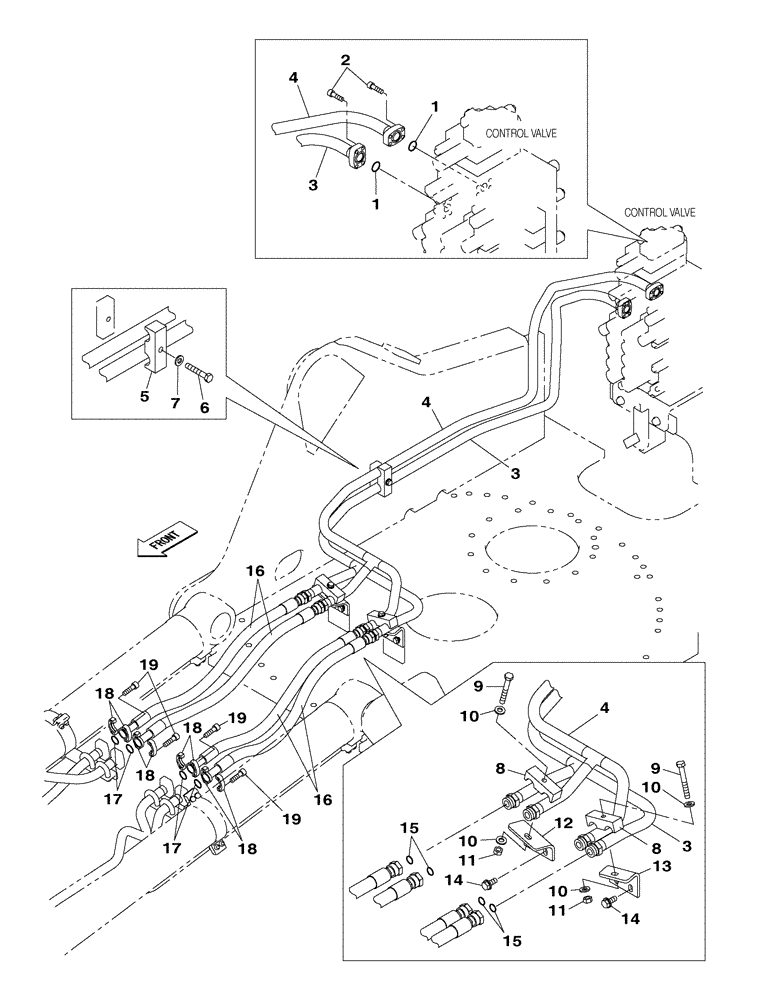

Схема запчастей Case CX350C - (08-009[00]) - HYDRAULIC CIRCUIT - BOOM CYLINDER (08) - HYDRAULICS
7
11
18
19
10
18
9
12
3
4
18
6
10
18
1
4
17
16
8
3
10
2
15
3
1
13
9
10
14
8
17
19
14
15
16
18
11
5
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

155211A1

O-RING

2шт.

2

862-10035

HEX SOC SCREW,M10 x 35mm, Cl 12.9

8шт.

3

KSJ16520

HYD TUBE

1шт.

4

KSJ12280

HYD TUBE

1шт.

5

162308A1

COLLAR

1шт.

6

827-12070

BOLT,Hex, M12 x 1.75 x 70mm, Cl 10.9

1шт.

7

150811A1

WASHER

1шт.

8

162308A1

COLLAR

2шт.

9

827-12090

BOLT,Hex, M12 x 1.75 x 90mm, Cl 10.9

2шт.

10

150811A1

WASHER

4шт.

11

829-1412

NUT,M12, Cl 10.9

2шт.

12

KSJ16530

BRACKET

1шт.

13

KSJ16540

BRACKET

1шт.

14

166352A1

BOLT

4шт.

15

KHJ1361

O-RING,0.07" Thk x 0.926" ID

4шт.

16

KSJ16710

HYDRAULIC HOSE

4шт.

17

155211A1

O-RING

4шт.

18

153459A1

FLANGE

8шт.

19

862-10035

HEX SOC SCREW,M10 x 35mm, Cl 12.9

16шт.
