(09-315-00[01]) - V-LINE BUCKET (0.50M - 3.10M)

Запчасти Case CX300C (09-315-00[01]) - V-LINE BUCKET (0.50M - 3.10M) (09) - CHASSIS/ATTACHMENTS

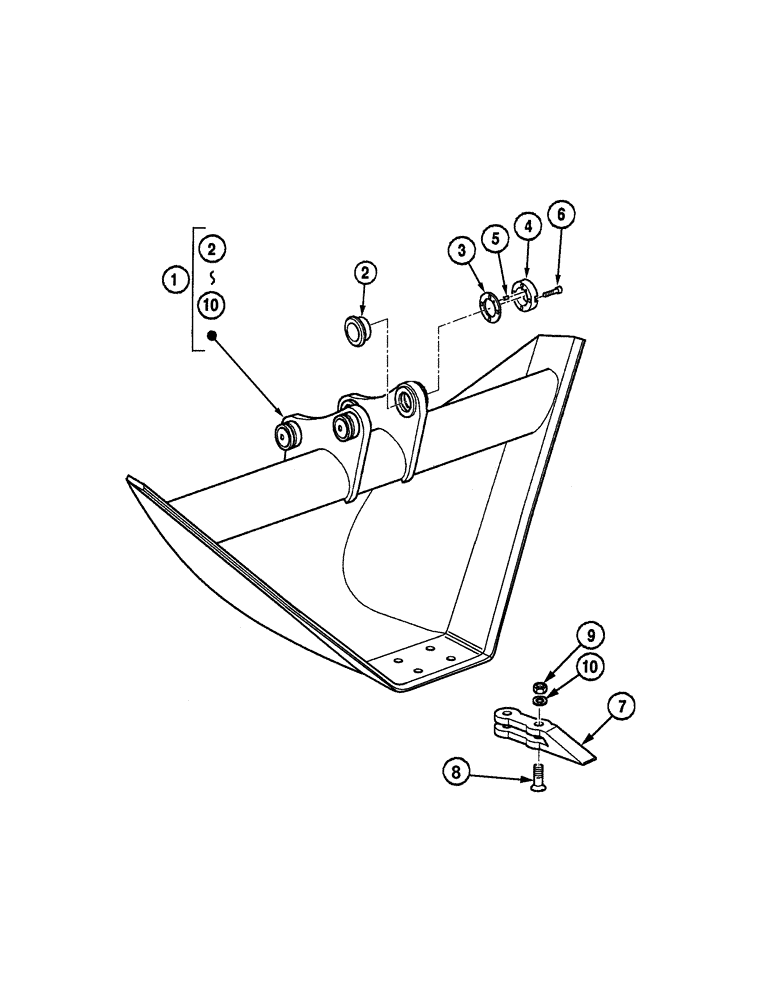

Схема запчастей Case CX300C - (09-315-00[01]) - V-LINE BUCKET (0.50M - 3.10M) (09) - CHASSIS/ATTACHMENTS
4
10
10
2
3
8
5
6
2
7
1
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

1шт.

See Sales Department, Include(s) 2 - 10

1шт.

2

432393A1

BUSHING

1шт.

3

432390A1

SHIM

0,50 mm

1шт.

3

432391A1

SHIM

1,00 mm

1шт.

4

432392A1

CAP

1шт.

5

432428A1

PIN

1шт.

6

G532916

SCREW,Hex Skt Hd, M16 x 50mm, Cl 10.9

4шт.

7

447996A1

TEETH

3шт.

8

450122A1

BOLT

M18 x 90; 10

6шт.

9

J834103

NUT

M18; 10

6шт.

10

K34716

WASHER

W18

6шт.
