(09-104-02[01]) - MONOBLOCK BOOM - BRACKET- OPTIONAL - 02 - HBCV

Запчасти Case CX300C (09-104-02[01]) - MONOBLOCK BOOM - BRACKET- OPTIONAL - 02 - HBCV (09) - CHASSIS/ATTACHMENTS

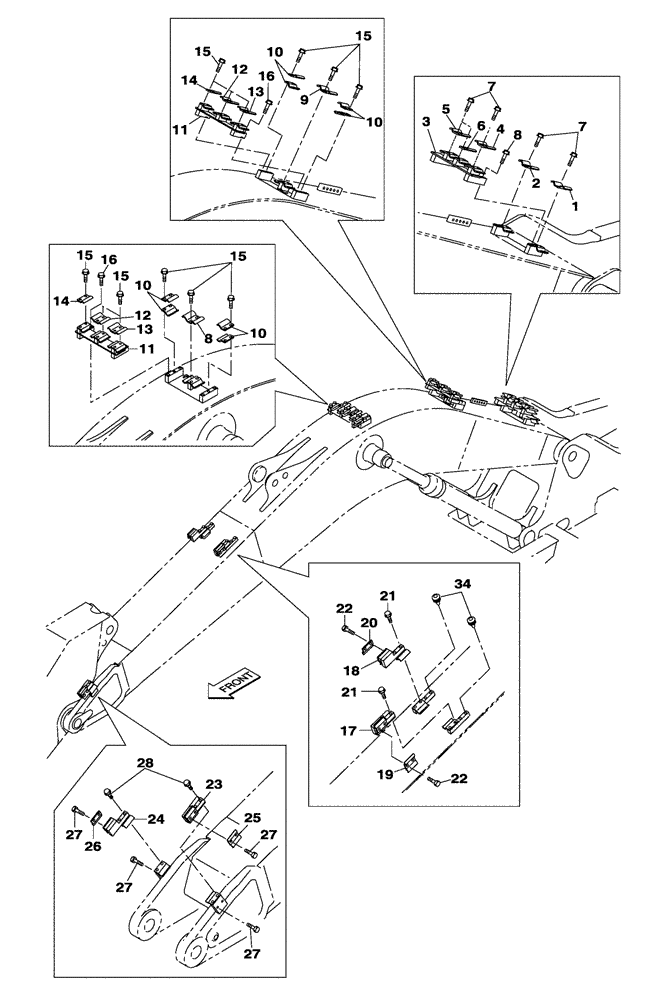

Схема запчастей Case CX300C - (09-104-02[01]) - MONOBLOCK BOOM - BRACKET- OPTIONAL - 02 - HBCV (09) - CHASSIS/ATTACHMENTS
14
11
15
12
17
9
27
10
34
23
22
1
15
11
26
10
21
3
27
18
7
16
19
28
24
15
5
12
13
14
27
6
8
2
15
16
10
22
13
15
20
10
7
21
27
4
8
25
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHV11020

COLLAR CLAMP

1шт.

2

KHV11030

COLLAR CLAMP

1шт.

3

KBV18720

BAR

1шт.

4

KHV10520

COLLAR CLAMP

1шт.

5

KHV10480

COLLAR CLAMP

1шт.

6

KHV10500

COLLAR CLAMP

1шт.

7

166352A1

BOLT

10шт.

8

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

2шт.

9

KHV11020

COLLAR CLAMP

2шт.

10

KHV11040

COLLAR CLAMP

8шт.

11

KBV18730

BAR

2шт.

12

KHV10520

COLLAR CLAMP

2шт.

13

KHV10480

COLLAR CLAMP

2шт.

14

KHV10500

COLLAR CLAMP

2шт.

15

166352A1

BOLT

24шт.

16

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

4шт.

17

KBV14620

BAR

1шт.

18

KBV14630

BAR

1шт.

19

KHV10480

COLLAR CLAMP

1шт.

20

KHV10500

COLLAR CLAMP

1шт.

21

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

4шт.

22

166352A1

BOLT

4шт.

23

KBV14640

BAR

1шт.

24

KBV14650

BAR

1шт.

25

KHV10480

COLLAR CLAMP

1шт.

26

KHV10500

COLLAR CLAMP

1шт.

27

166352A1

BOLT

8шт.

28

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

4шт.

34

KHV12270

SCREW,M12 x 1

4шт.
