(09-102-00[01]) - MONOBLOCK BOOM - BRACKET- OPTIONAL - 3.18M

Запчасти Case CX300C (09-102-00[01]) - MONOBLOCK BOOM - BRACKET- OPTIONAL - 3.18M (09) - CHASSIS/ATTACHMENTS

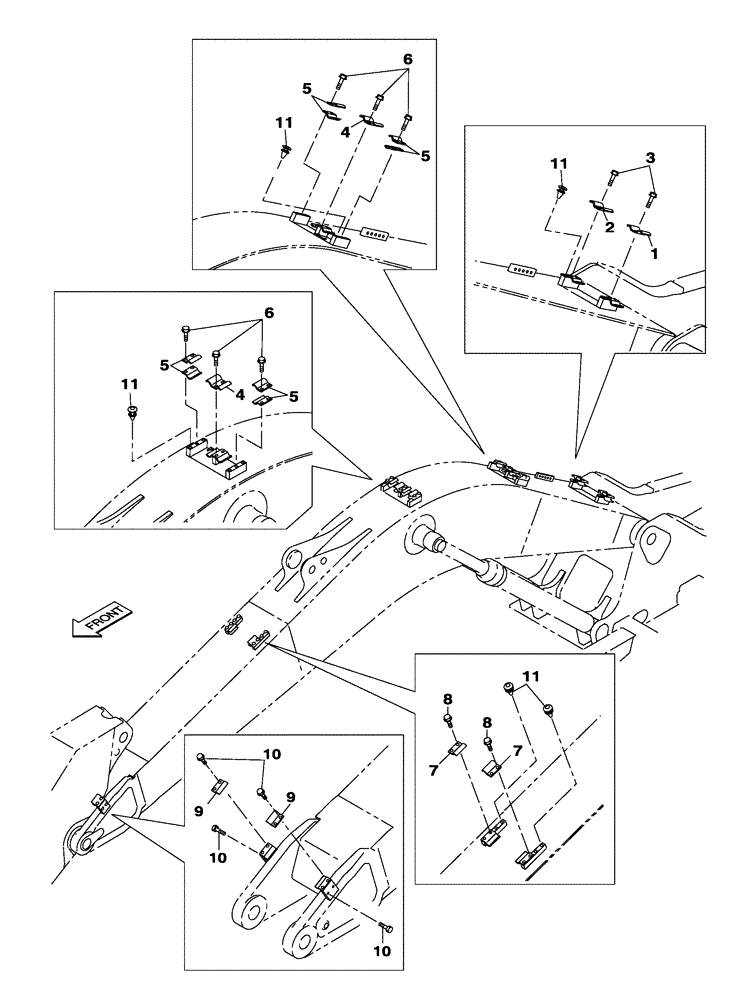

Схема запчастей Case CX300C - (09-102-00[01]) - MONOBLOCK BOOM - BRACKET- OPTIONAL - 3.18M (09) - CHASSIS/ATTACHMENTS
10
5
11
11
8
1
5
4
9
6
4
10
5
7
7
11
3
8
2
9
10
11
6
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHV11020

COLLAR CLAMP

1шт.

2

KHV11030

COLLAR CLAMP

1шт.

3

166352A1

BOLT

6шт.

4

KHV11020

COLLAR CLAMP

2шт.

5

KHV11040

COLLAR CLAMP

8шт.

6

166352A1

BOLT

12шт.

7

KHV11040

COLLAR CLAMP

2шт.

8

166352A1

BOLT

8шт.

9

KHV11040

COLLAR CLAMP

2шт.

10

166352A1

BOLT

8шт.

11

KHV12270

SCREW,M12 x 1

4шт.
