(09-101-00[01]) - LUBRICATION CIRCUIT - MONOBLOCK BOOM - 6.15 M

Запчасти Case CX300C (09-101-00[01]) - LUBRICATION CIRCUIT - MONOBLOCK BOOM - 6.15 M (09) - CHASSIS/ATTACHMENTS

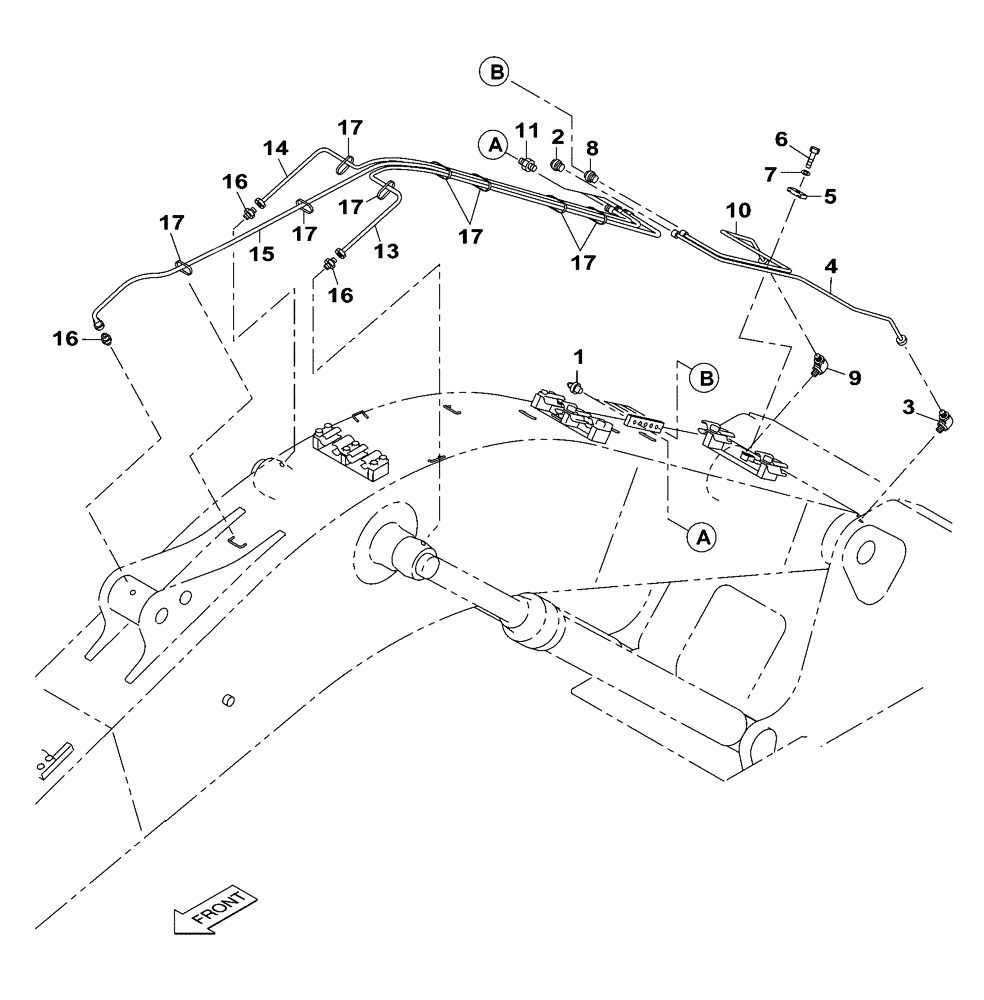

Схема запчастей Case CX300C - (09-101-00[01]) - LUBRICATION CIRCUIT - MONOBLOCK BOOM - 6.15 M (09) - CHASSIS/ATTACHMENTS
17
4
11
9
16
17
13
1
16
17
8
6
10
7
3
15
17
2
17
16
5
17
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

153630A1

LUBE NIPPLE

5шт.

2

152599A1

MULTIPOLE CONNECTOR

1шт.

3

152627A1

ELBOW

1шт.

4

KBV14490Y2

HYD TUBE

1шт.

5

153774A1

CLAMP

1шт.

6

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

1шт.

7

153081A1

WASHER

1шт.

8

152599A1

MULTIPOLE CONNECTOR

1шт.

9

152627A1

ELBOW

1шт.

10

KBV14500Y2

HYD TUBE

1шт.

11

KRJ4050

ADAPTER

3шт.

13

KHJ2078

HOSE

2850 mm

1шт.

14

KHJ2172

HOSE

2950 mm

1шт.

15

KHJ13550

HYDRAULIC HOSE

3600 mm

1шт.

16

153603A1

ADAPTER

3шт.

17

150067A1

MOUNTING CLIP

150 mm

9шт.
