(09-025-00[01]) - CAB AIR CONDITIONING - FRAME

Запчасти Case CX300C (09-025-00[01]) - CAB AIR CONDITIONING - FRAME (09) - CHASSIS/ATTACHMENTS

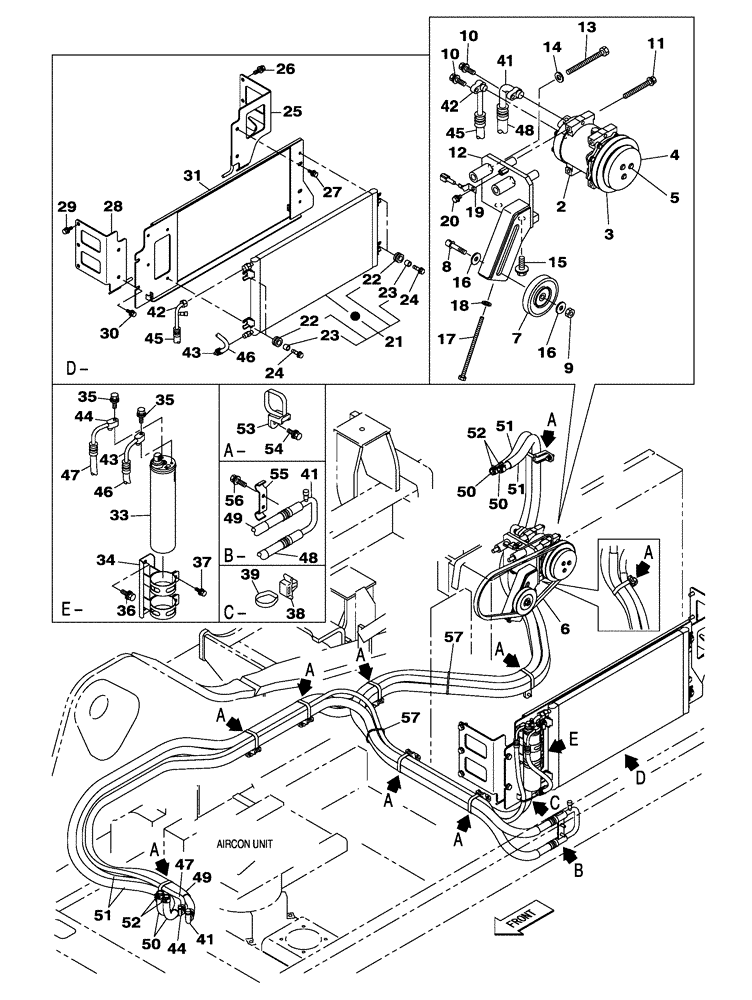

Схема запчастей Case CX300C - (09-025-00[01]) - CAB AIR CONDITIONING - FRAME (09) - CHASSIS/ATTACHMENTS
48
24
22
38
26
3
56
18
42
50
35
41
12
42
46
43
45
19
29
41
13
48
10
54
49
22
37
17
47
44
16
2
53
41
51
51
51
50
44
31
52
57
16
50
15
28
11
24
30
23
34
36
27
4
45
10
25
57
20
8
52
9
21
55
23
49
6
46
5
43
14
33
21
35
39
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

KHR3197

COMPRESSOR

1шт.

KHR3197R

REMAN-COMPRESSOR

CX300C Tier 4 (NA) (3/11-)

1шт.

KHR3197C

CORE-COMPRESSOR

Return Number

1шт.

3

KHR3198

CLUTCH

1шт.

4

KHR3974

PROTECTIVE COVER

1шт.

5

KHR3975

BOLT

3шт.

6

84214729

BELT

1шт.

7

KHR11760

PULLEY

1шт.

8

157299A1

SHAFT

1шт.

9

157292A1

NUT

1шт.

10

162457A1

SPECIAL BOLT,Spcl

2шт.

11

KAR0921

BOLT,Spcl

4шт.

12

KSR12531

SUPPORT

1шт.

13

827-12090

BOLT,Hex, M12 x 1.75 x 90mm, Cl 10.9

2шт.

14

150811A1

WASHER

2шт.

15

158919A1

CAPTIVE WASHER SCREW,Hex Wshr Hd, M12 x 1.75 x 35mm, Cl 10.9, Spcl

2шт.

16

151977A1

WASHER

2шт.

17

KHR3171

BOLT,Spcl

1шт.

18

183-108VR

SPRING WASHER

1шт.

19

158962A1

CLIP

1шт.

20

167518A1

BOLT

1шт.

21

KHR13071

CONDENSER

1шт.

Include(s) 22, 23

1шт.

22

KHR25150

PLASTIC RING

4шт.

23

KHR25160

COLLAR

4шт.

24

KHR2309

BOLT,Spcl

4шт.

25

KBR12031

BRACKET, SUPPORTING

1шт.

26

166052A1

BOLT

3шт.

27

166052A1

BOLT

2шт.

28

KBR12041

BRACKET, SUPPORTING

1шт.

29

166052A1

BOLT

3шт.

30

166052A1

BOLT

2шт.

31

KBR12050

BRACKET, SUPPORTING

1шт.

33

KHR13590

RECEIVER-DRYER

1шт.

34

KHR13600

BRACKET

1шт.

35

162043A1

BOLT,Spcl, M6

2шт.

36

167320A1

BOLT,Spcl, M8 x 20mm

2шт.

37

159602A1

BOLT,Sems, Hex, M6 x 16mm

2шт.

38

KHR10220

MOUNTING CLIP

1шт.

39

150496A1

MOUNTING CLIP

1шт.

41

KHR26280

LARGE HOSE

HOSE,LARGE

1шт.

42

KHR26290

LARGE HOSE

HOSE,LARGE

1шт.

43

KHR28870

LARGE HOSE

HOSE,LARGE

1шт.

44

KHR26301

LARGE HOSE

HOSE,LARGE

1шт.

45

158067A1

PLASTIC-RUBBER TUBE

1шт.

46

150768A1

PLASTIC-RUBBER TUBE,15 mm ID, 19.5 mm OD, 300 mm Length

1шт.

47

KRH1445

PLASTIC-RUBBER TUBE

1шт.

48

KBR10860

PLASTIC-RUBBER TUBE

1шт.

49

KBR10880

FLEXIBLE SHEATH

1шт.

50

KHR25370

HOSE ASSY.

2шт.

51

KBR0720

PLASTIC-RUBBER TUBE

2шт.

52

KHH10750

COLLAR

4шт.

53

KHR2581

CLAMP

9шт.

54

KHJ1215

BOLT,Spcl

9шт.

55

KHR10730

COLLAR CLAMP

1шт.

56

KHJ1215

BOLT,Spcl

2шт.

57

150496A1

MOUNTING CLIP

2шт.
