(08-302-00[01]) - DIPPER CYLINDER - WITHOUT SAFETY VALVE

Запчасти Case CX300C (08-302-00[01]) - DIPPER CYLINDER - WITHOUT SAFETY VALVE (08) - HYDRAULICS

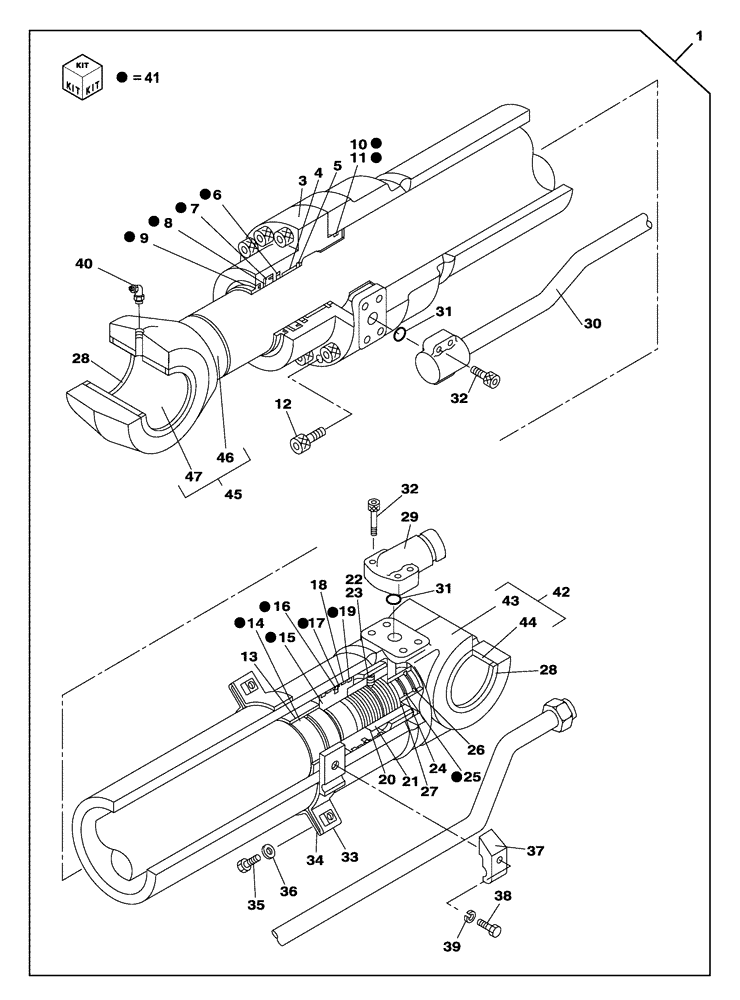

Схема запчастей Case CX300C - (08-302-00[01]) - DIPPER CYLINDER - WITHOUT SAFETY VALVE (08) - HYDRAULICS
35
27
5
40
11
24
43
19
41
41
41
41
21
33
42
4
13
12
23
1
8
7
39
41
18
41
34
41
20
46
10
30
14
41
44
29
15
28
47
41
16
6
38
41
22
45
17
31
32
31
41
28
32
37
25
26
3
9
41
36
41
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBV13590

HYDRAULIC CYLINDER

1шт.

Include(s) 3 - 47

1шт.

1

KBV13590R

REMAN-HYD CYLINDER

Reman For New P/N KBV13590

1шт.

1

KBV13590C

CORE-HYD CYLINDER

Return Number

1шт.

3

LU00151

CYLINDER END CAP

1шт.

4

160049A1

BUSHING

1шт.

5

155711A1

RING, SNAP

RING SNAP

1шт.

6

LE012550

O-RING

1шт.

7

LE012320

O-RING

1шт.

8

LE00738

BACK-UP RING

1шт.

9

159960A1

BACK-UP RING

1шт.

10

154805A1

O-RING

1шт.

11

159997A1

BACK-UP RING

1шт.

12

LUU0042

BOLT,Hex Skt Hd

12шт.

13

LE00740

BACK-UP RING

1шт.

14

LE00991

SEAL

1шт.

15

160216A1

PISTON

1шт.

16

LE00543

SEALING RING

SEALRING

1шт.

17

160000A1

BACK-UP RING

2шт.

18

LE014690

WIPER SEAL

2шт.

19

155309A1

RING

2шт.

20

155733A1

SHIM

1шт.

21

LA00738

NUT

1шт.

22

156228A1

SET SCREW

1шт.

23

155981A1

BALL

1шт.

24

162709A1

BEARING

1шт.

25

LE00746

SEAL

1шт.

26

160128A1

STOP

2шт.

27

160129A1

RING, SNAP

RING SNAP

1шт.

28

LE00951

WIPER SEAL

4шт.

29

LJ014170

COUPLING FLANGE

1шт.

30

LR015770

HYD TUBE

1шт.

31

154543A1

O-RING

2шт.

32

863-12035

HEX SOC SCREW,M12 x 35mm, Cl 12.9

8шт.

33

LD00039

CLAMP BRACKET

1шт.

34

160340A1

MOUNTING CLIP

1шт.

35

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

36

156227A1

WASHER

2шт.

37

155716A1

COLLAR

1шт.

38

LA00683

BOLT,Hex

1шт.

39

892-10012

LOCK WASHER,M12

1шт.

40

153912A1

LUBE NIPPLE,90 Degree, 1/8"-27 NPT x 21.5mm lg

1шт.

41

LZ008450

SEAL KIT

1шт.

Include(s) 6 - 11, 14, 16 - 20, 25

1шт.

42

LZ008460

HYD CYL SLEEVE

1шт.

Include(s) 43, 44

1шт.

43

NSS

NOT SOLD SEPARAT

1шт.

44

KBV1628

SELF LUB RING

1шт.

45

LZ008470

PISTON ROD

1шт.

Include(s) 46, 47

1шт.

46

NSS

NOT SOLD SEPARAT

1шт.

47

KBV10480

SELF LUB RING

1шт.
