(08-300-01[01]) - BOOM CYLINDER - RIGHT - WITH SAFETY VALVE

Запчасти Case CX300C (08-300-01[01]) - BOOM CYLINDER - RIGHT - WITH SAFETY VALVE (08) - HYDRAULICS

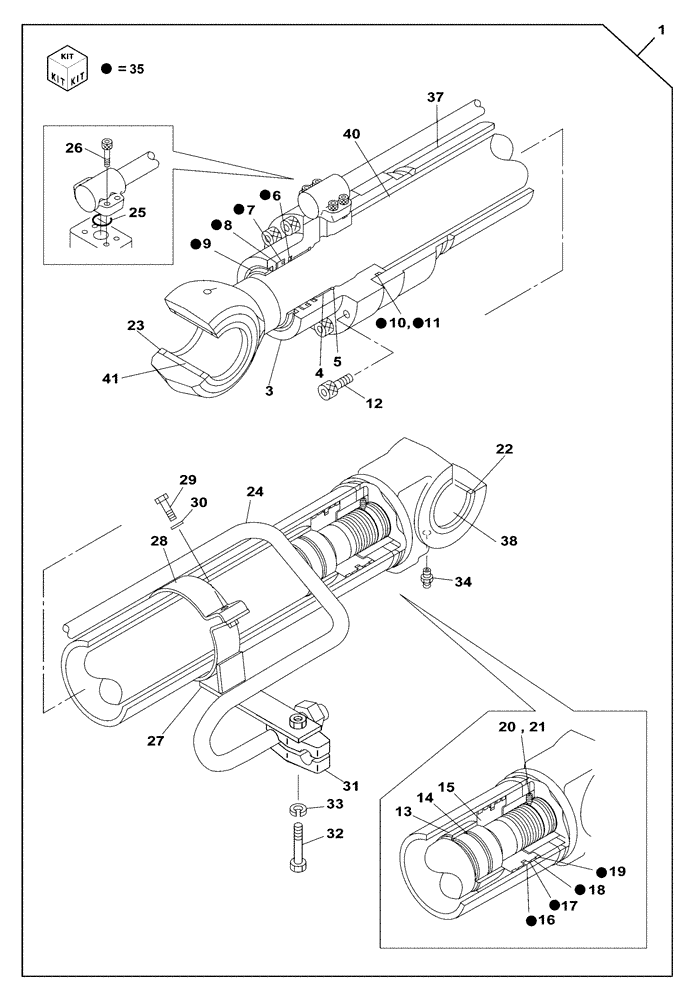

Схема запчастей Case CX300C - (08-300-01[01]) - BOOM CYLINDER - RIGHT - WITH SAFETY VALVE (08) - HYDRAULICS
16
5
35
10
12
41
38
24
19
25
8
23
20
29
35
15
11
35
14
35
1
35
33
18
22
35
35
35
4
40
13
35
26
31
37
9
30
3
35
7
32
27
34
28
17
21
35
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBV13640

HYDRAULIC CYLINDER

1шт.

Include(s) 3 - 41

1шт.

3

LU002510

CYLINDER END CAP

1шт.

4

155418A1

BUSHING

1шт.

5

155706A1

RING, SNAP

RING SNAP

1шт.

6

LE015290

SEALING RING

SEALRING

1шт.

7

LE015300

O-RING

1шт.

8

LE00695

BACK-UP RING

1шт.

9

158377A1

WIPER SEAL

1шт.

10

154789A1

O-RING

1шт.

11

LE00784

BACK-UP RING

1шт.

12

166094A1

BOLT,Hex Skt, M18 x 80mm

M18 x 80

12шт.

13

LE00696

RING

1шт.

14

LE00990

SEAL

1шт.

15

LJ015210

PISTON

1шт.

16

155312A1

SEALING RING

1шт.

17

LE00785

BACK-UP RING

2шт.

18

LE013200

BACK-UP RING

2шт.

19

155307A1

RING

2шт.

20

LV000510

SCREW

1шт.

21

155981A1

BALL

1шт.

22

LE00951

WIPER SEAL

2шт.

23

155120A1

BACK-UP RING

2шт.

24

LR015730

HYD TUBE

1шт.

25

154528A1

O-RING

2шт.

26

87016471

HEX SOC SCREW,M10 x 30mm, Cl 12.9

M10 x 30; 12.9

8шт.

27

LD001600

CLAMP BRACKET

1шт.

28

LD001240

CLAMP BRACKET

1шт.

29

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

30

156227A1

WASHER

2шт.

31

155701A1

COLLAR

2шт.

32

153910A1

BOLT,High Strength, Hex, M14 x 80mm

M14 x 80

1шт.

33

892-16014

LOCK WASHER,M14, Hvy

1шт.

34

153630A1

LUBE NIPPLE

1шт.

35

LZ008420

SEAL KIT

1шт.

Include(s) 6 - 11 , 14, 16 - 19

1шт.

36

LZ008430

HYD CYL SLEEVE

1шт.

Include(s) 37, 38

1шт.

37

NSS

NOT SOLD SEPARAT

1шт.

38

NSS

NOT SOLD SEPARAT

1шт.

39

LZ008440

PISTON ROD

1шт.

Include(s) 40, 41

1шт.

40

NSS

NOT SOLD SEPARAT

1шт.

41

NSS

NOT SOLD SEPARAT

1шт.
