(07-001-01[01]) - HYDRAULIC CIRCUIT - UNDERCARRIAGE - CX300C NLC

Запчасти Case CX300C (07-001-01[01]) - HYDRAULIC CIRCUIT - UNDERCARRIAGE - CX300C NLC (08) - HYDRAULICS

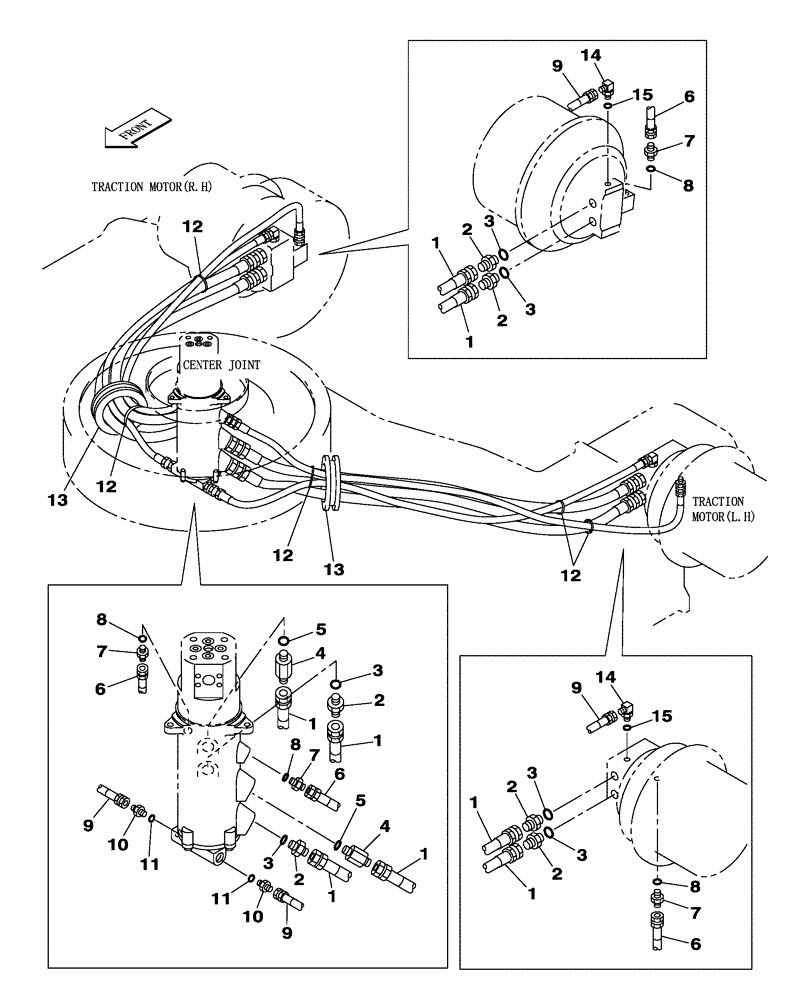

Схема запчастей Case CX300C - (07-001-01[01]) - HYDRAULIC CIRCUIT - UNDERCARRIAGE - CX300C NLC (08) - HYDRAULICS
2
1
4
2
2
3
12
3
9
1
4
11
8
2
7
6
15
13
2
8
5
7
1
7
12
6
1
3
14
7
6
6
15
5
10
2
10
1
3
1
11
12
9
14
12
3
9
8
13
8
9
3
1
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTA1166

HYDRAULIC HOSE,25.40 mm ID x 2400.00 mm

4шт.

2

151655A1

HYD CONNECTOR,1" NPT O-Ring x 1" NPT

6шт.

Include(s) 3

1шт.

3

154523A1

O-RING

1шт.

4

KHJ1156

STUD

2шт.

Include(s) 5

1шт.

5

154523A1

O-RING

1шт.

6

157203A1

HOSE,2800.00 mm

2800 mm

2шт.

7

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

4шт.

Include(s) 8

1шт.

8

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

9

151919A1

HOSE ASSY.,12.70 mm ID x 2360.00 mm

2шт.

10

151650A1

HYD CONNECTOR,1/2" NPT O-Ring x 1/2" NPT

2шт.

Include(s) 11

1шт.

11

154487A1

O-RING

1шт.

12

150071A1

MOUNTING CLIP

380 mm

5шт.

13

158813A1

GROMMET

2шт.

14

150919A1

ELBOW,90 Degree, 1/2" O-Ring x 1/2"

2шт.

Include(s) 15

1шт.

15

154487A1

O-RING

1шт.
