(04-060[02]) - ELECTRICAL ACCESSORIES - ENGINE

Запчасти Case CX250C (04-060[02]) - ELECTRICAL ACCESSORIES - ENGINE (04) - ELECTRICAL SYSTEMS

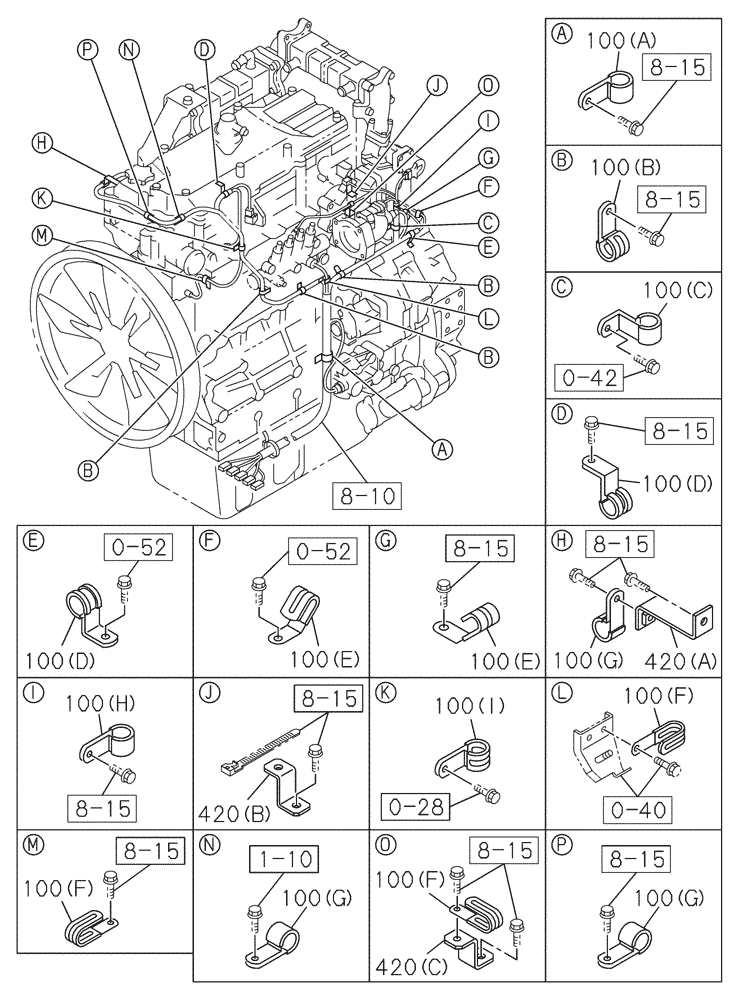

Схема запчастей Case CX250C - (04-060[02]) - ELECTRICAL ACCESSORIES - ENGINE (04) - ELECTRICAL SYSTEMS
420 a
100 i
8-10
100 d
100 g
0-42
420 c
100 e
100 f
0-52
100 d
0-40
100 b
8-15
100 a
8-15
420 b
8-15
100 f
100 f
8-15
8-15
0-52
8-15
8-15
1-10
100 g
100 e
8-15
100 g
0-28
8-15
100 h
100 c
8-15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

0-28

87595866

BOLT

1шт.

See Figure(s) 02-028-01 01

1шт.

0-40

87595866

BOLT

1шт.

See Figure(s) 03-040-02 01

1шт.

0-42

87595952

BOLT

1шт.

See Figure(s) 03-042-01 01

1шт.

0-52

87596423

BOLT

1шт.

See Figure(s) 02-052-01 01

1шт.

8-10

84388884

WIRE HARNESS

1шт.

See Figure(s) 04-810-01 01

1шт.

8-15

87595866

BOLT

1шт.

See Figure(s) 04-815-01 01

1шт.

1-10

REF

INSTRUCTION

1шт.

See Figure(s) 02-110-01 01

1шт.

100a

84387719

CLIP

3шт.

100b

87601055

CLIP

1шт.

100c

87380212

CLIP

1шт.

100d

87597779

CLIP

3шт.

100e

87597780

CLIP

2шт.

100f

87597781

CLIP

1шт.

100g

87605929

CLIP

1шт.

100h

84388003

CLIP

3шт.

100i

87395504

CLIP

4шт.

420a

84387950

BRACKET, SUPPORTING

1шт.

420b

84387951

BRACKET, SUPPORTING

1шт.

420c

84387952

BRACKET, SUPPORTING

1шт.
