(09-034[03]) - MONOBLOCK BOOM - BRACKET - WITH SAFETY VALVE - 10.30 M - CX250C LR

Запчасти Case CX250C (09-034[03]) - MONOBLOCK BOOM - BRACKET - WITH SAFETY VALVE - 10.30 M - CX250C LR (09) - CHASSIS/ATTACHMENTS

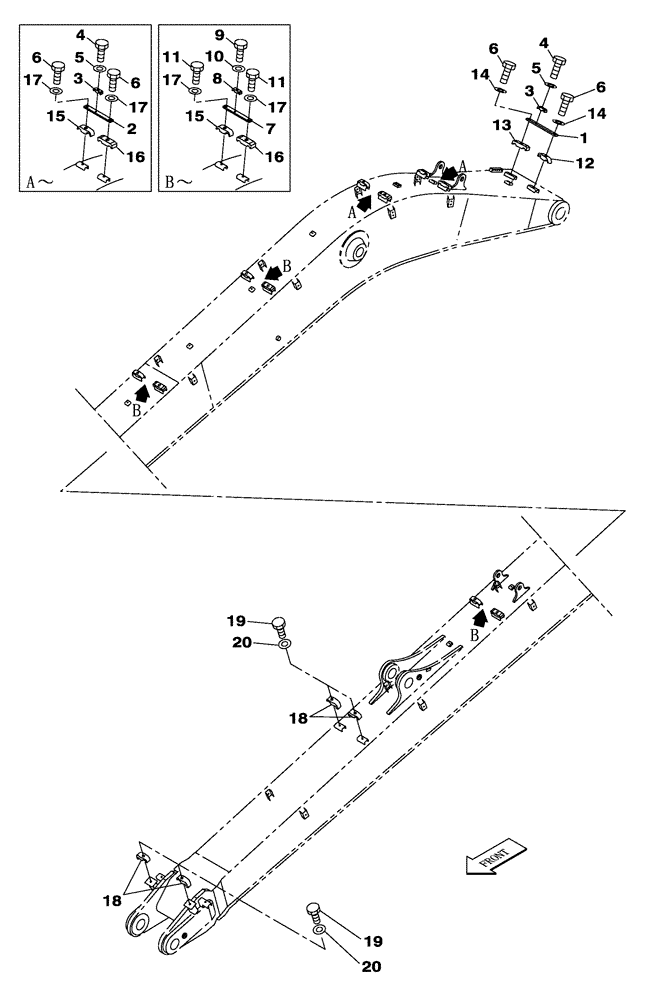

Схема запчастей Case CX250C - (09-034[03]) - MONOBLOCK BOOM - BRACKET - WITH SAFETY VALVE - 10.30 M - CX250C LR (09) - CHASSIS/ATTACHMENTS
18
7
14
14
3
13
4
20
1
5
11
19
16
11
5
6
15
17
17
17
8
9
10
2
6
4
18
6
12
3
20
19
17
15
6
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBV17150

PLATE

1шт.

2

KBV17140

PLATE

2шт.

3

168551A1

COLLAR

3шт.

4

827-12050

BOLT,Hex, M12 x 1.75 x 50mm, Cl 10.9

3шт.

5

150811A1

WASHER

3шт.

6

102R016Y085R

BOLT

6шт.

7

KBV17140

PLATE

3шт.

8

168551A1

COLLAR

3шт.

9

827-12050

BOLT,Hex, M12 x 1.75 x 50mm, Cl 10.9

3шт.

10

150811A1

WASHER

3шт.

11

102R016Y085R

BOLT

6шт.

12

151489A1

CLAMP

1шт.

13

159742A1

COLLAR

1шт.

14

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

2шт.

15

151489A1

CLAMP

5шт.

16

159742A1

COLLAR

5шт.

17

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

10шт.

18

151486A1

CLAMP BRACKET

4шт.

19

827-12060

BOLT,Hex, M12 x 1.75 x 60mm, Cl 10.9

4шт.

20

150811A1

WASHER

4шт.
