(09-031[01]) - LUBRICATION CIRCUIT - MONOBLOCK BOOM - 10.30 M - CX250C LR

Запчасти Case CX250C (09-031[01]) - LUBRICATION CIRCUIT - MONOBLOCK BOOM - 10.30 M - CX250C LR (09) - CHASSIS/ATTACHMENTS

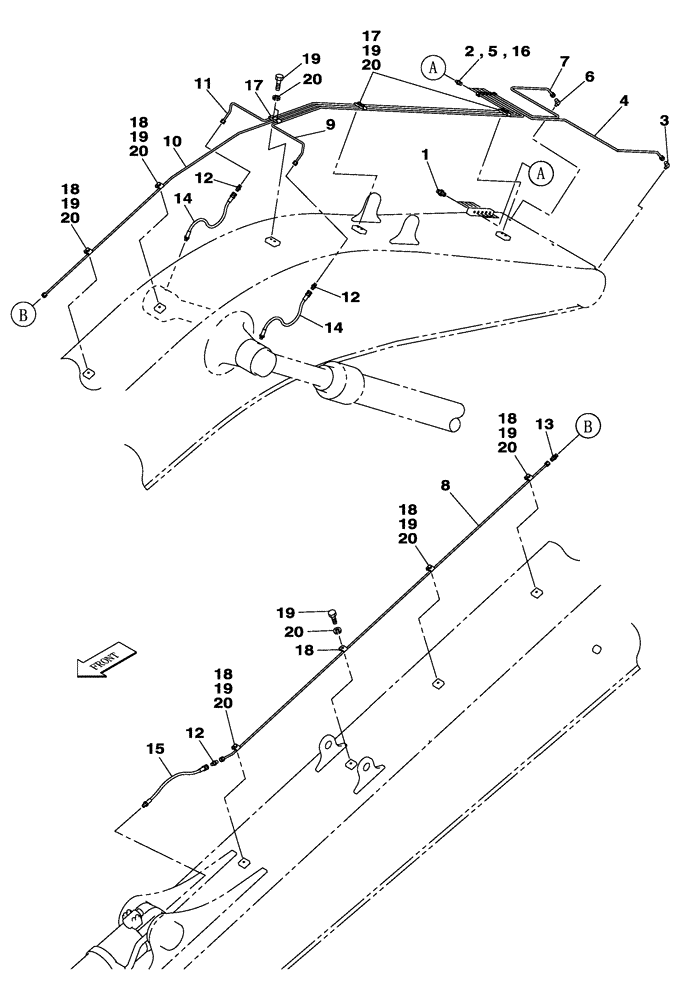

Схема запчастей Case CX250C - (09-031[01]) - LUBRICATION CIRCUIT - MONOBLOCK BOOM - 10.30 M - CX250C LR (09) - CHASSIS/ATTACHMENTS
13
5
15
6
14
19
19
18
20
12
4
20
19
19
19
20
18
7
2
18
12
18
10
3
17
16
20
8
20
20
1
19
12
9
11
17
14
20
18
18
19
20
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

153630A1

LUBE NIPPLE

5шт.

2

152599A1

MULTIPOLE CONNECTOR

1шт.

3

152627A1

ELBOW

1шт.

4

KBV17090

HYD TUBE

1шт.

5

152599A1

MULTIPOLE CONNECTOR

1шт.

6

152627A1

ELBOW

1шт.

7

KBV17100

HYD TUBE

1шт.

8

162783A1

TUBE ASSY.

1шт.

9

KBV17110

HYD TUBE

1шт.

10

KBV17120

HYD TUBE

1шт.

11

KBV17130

HYD TUBE

1шт.

12

152032A1

UNION

3шт.

13

153694A1

UNION

1шт.

14

KNJ0827

HOSE

2шт.

15

150983A1

HOSE ASSY.

1шт.

16

152599A1

MULTIPOLE CONNECTOR

3шт.

17

KHV0340

CLAMP

3шт.

18

168377A1

CLAMP

6шт.

19

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

12шт.

20

153081A1

WASHER

12шт.
