(09-030) - MONOBLOCK BOOM - 5.85 M (ANZ)

Запчасти Case CX250C (09-030) - MONOBLOCK BOOM - 5.85 M (ANZ) (09) - CHASSIS/ATTACHMENTS

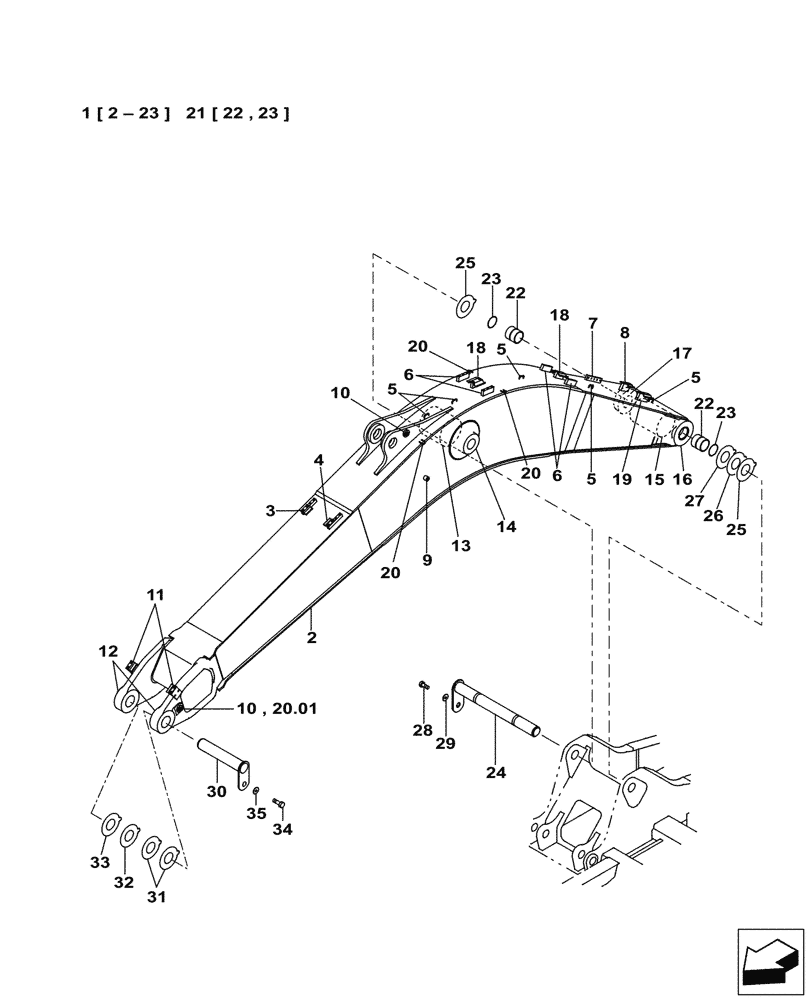

Схема запчастей Case CX250C - (09-030) - MONOBLOCK BOOM - 5.85 M (ANZ) (09) - CHASSIS/ATTACHMENTS
9
6
12
5
21
35
14
20.01
10
13
22
18
17
33
32
25
34
20
5
30
18
19
16
2
15
7
31
1
5
23
27
4
10
20
22
29
25
3
26
23
8
20
5
28
24
11
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBV22951

, Serial Range: -C0138

1шт.

1

KBV22952

BOOM

, Start Serial: D0138

1шт.

2

NSS

NOT SOLD SEPARAT

Boom

1шт.

3

KNV13700

BAR

1шт.

4

KNV13690

BAR

1шт.

5

NSS

NOT SOLD SEPARAT

Bar, Base

5шт.

6

NSS

NOT SOLD SEPARAT

Bar, Base

4шт.

7

NSS

NOT SOLD SEPARAT

Manifold

1шт.

8

NSS

NOT SOLD SEPARAT

Bar, Base

1шт.

9

150255A1

BAR

1шт.

10

KRV11490

BAR

2шт.

11

KNV13710

BAR

2шт.

12

NSS

NOT SOLD SEPARAT

Boss, Casted

2шт.

13

NSS

NOT SOLD SEPARAT

Pipe

1шт.

14

NSS

NOT SOLD SEPARAT

Boss, Casted

2шт.

15

NSS

NOT SOLD SEPARAT

Pipe

1шт.

16

NSS

NOT SOLD SEPARAT

Boss, Casted

1шт.

17

NSS

NOT SOLD SEPARAT

Boss, Casted

1шт.

18

NSS

NOT SOLD SEPARAT

Bar, Base

2шт.

19

NSS

NOT SOLD SEPARAT

Bar, Base

1шт.

20

NSS

NOT SOLD SEPARAT

Bar, Base

3шт.

21

NSS

NOT SOLD SEPARAT

Boom

1шт.

22

KBV1360

SELF LUB RING

2шт.

23

159649A1

SEAL,100mm ID x 115mm OD x 5mm Thk

2шт.

10

KRV11490

BAR

1шт.

20.01

NSS

NOT SOLD SEPARAT

Bar, Base

1шт.

24

KBV11581

PIN

1шт.

24

KBV25790

PIN

1шт.

25

KBV11190

SHIM,1mm Thk

2шт.

26

KBV11200

SHIM,2mm Thk

1шт.

27

KBV24250

SHIM

1шт.

28

627-12025

BOLT,Hex, M12 x 1.75 x 25mm, Cl 10.9, Full Thd

1шт.

29

157141A1

WASHER

1шт.

30

KBV14381

PIN

1шт.

30

KBV25800

PIN

1шт.

30

KBV25801

PIN

1шт.

31

KBV11190

SHIM,1mm Thk

2шт.

32

KBV11200

SHIM,2mm Thk

1шт.

33

KBV24250

SHIM

1шт.

34

627-12025

BOLT,Hex, M12 x 1.75 x 25mm, Cl 10.9, Full Thd

1шт.

35

157141A1

WASHER

1шт.
