(09-030[01]) - MONOBLOCK BOOM - 10.30 M - CX250C LR

Запчасти Case CX250C (09-030[01]) - MONOBLOCK BOOM - 10.30 M - CX250C LR (09) - CHASSIS/ATTACHMENTS

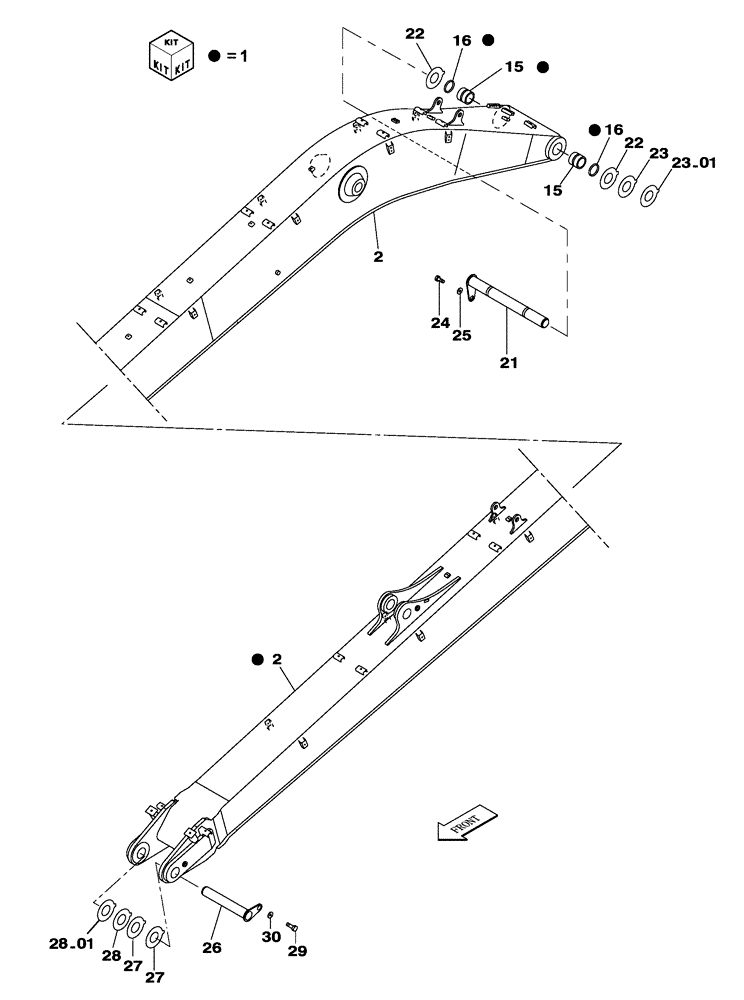

Схема запчастей Case CX250C - (09-030[01]) - MONOBLOCK BOOM - 10.30 M - CX250C LR (09) - CHASSIS/ATTACHMENTS
26
2
27
1
1
22
28
25
27
29
30
24
28-01
21
22
1
23
2
15
1
23-01
16
15
16
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBV26300

BOOM

1шт.

Include(s) 2, 15 - 16

1шт.

2

NSS

NOT SOLD SEPARAT

1шт.

15

KBV1360

SELF LUB RING

2шт.

16

159649A1

SEAL,100mm ID x 115mm OD x 5mm Thk

2шт.

21

KBV25790

PIN

1шт.

22

KBV11190

SHIM,1mm Thk

2шт.

23

KBV11200

SHIM,2mm Thk

1шт.

23-01

KBV24250

SHIM

1.5mm Thk

1шт.

24

627-12025

BOLT,Hex, M12 x 1.75 x 25mm, Cl 10.9, Full Thd

1шт.

25

157141A1

WASHER

1шт.

26

KBV25800

PIN

1шт.

27

KBV11190

SHIM,1mm Thk

2шт.

28

KBV11200

SHIM,2mm Thk

1шт.

28-01

KBV24250

SHIM

1,5mm Thk

1шт.

29

627-12025

BOLT,Hex, M12 x 1.75 x 25mm, Cl 10.9, Full Thd

1шт.

30

157141A1

WASHER

1шт.
