(09-029[01]) - BACK VIEW MIRRORS

Запчасти Case CX250C (09-029[01]) - BACK VIEW MIRRORS (09) - CHASSIS/ATTACHMENTS

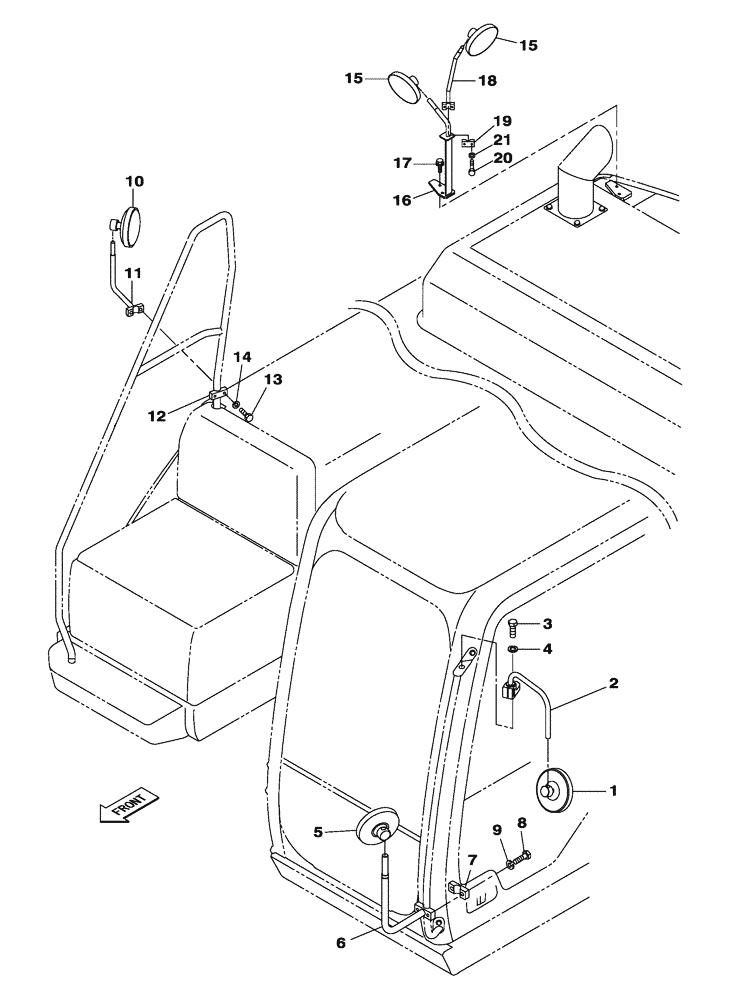

Схема запчастей Case CX250C - (09-029[01]) - BACK VIEW MIRRORS (09) - CHASSIS/ATTACHMENTS
12
15
2
4
1
7
11
21
15
9
17
16
5
10
3
13
19
8
20
18
6
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHP15130

REAR VIEW MIRROR

1шт.

2

KHP11350

SUPPORT

1шт.

3

KHP15020

BOLT,Hex

1шт.

4

157528A1

WASHER

1шт.

5

KHP15130

REAR VIEW MIRROR

1шт.

6

KHP14990

MIRROR ARM

1шт.

7

169338A1

CLAMP

1шт.

8

827-10045

BOLT,Hex, M10 x 1.5 x 45mm, Cl 10.9

2шт.

9

892-11010

LOCK WASHER,M10

2шт.

10

KHP15130

REAR VIEW MIRROR

1шт.

11

KHP17600

STAY

1шт.

12

169338A1

CLAMP

1шт.

13

827-10045

BOLT,Hex, M10 x 1.5 x 45mm, Cl 10.9

2шт.

14

892-11010

LOCK WASHER,M10

2шт.

15

KHP15130

REAR VIEW MIRROR

2шт.

16

KHP17800

STAY

1шт.

17

166352A1

BOLT

2шт.

18

KHP17810

STAY

1шт.

19

169338A1

CLAMP

1шт.

20

827-10045

BOLT,Hex, M10 x 1.5 x 45mm, Cl 10.9

2шт.

21

892-11010

LOCK WASHER,M10

2шт.
