Запчасти Case CX250C (08-017[01]) - HYDRAULIC CIRCUIT - DIPPER 3.00 M - OPTIONAL (08) - HYDRAULICS

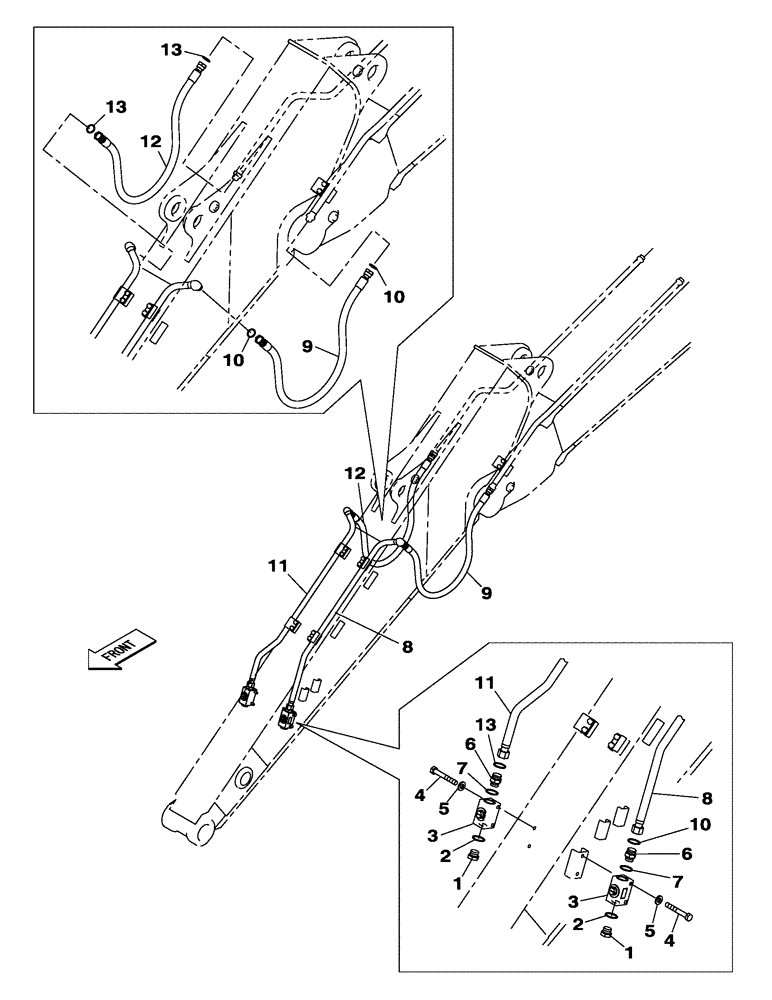

Схема запчастей Case CX250C - (08-017[01]) - HYDRAULIC CIRCUIT - DIPPER 3.00 M - OPTIONAL (08) - HYDRAULICS
7
10
13
1
1
12
6
10
8
11
5
3
10
2
3
9
5
4
2
12
13
4
13
9
6
7
8

Артикул

Название

Примечание

Количество

1

162659A1

PLUG

2шт.

Include(s) 2

1шт.

2

154523A1

O-RING

1шт.

3

KHV10430

SHUT-OFF VALVE

2шт.

See Figure(s) 08-254-00 01

1шт.

4

827-12085

BOLT,Hex, M12 x 1.75 x 85mm, Cl 10.9

4шт.

5

150811A1

WASHER

4шт.

6

KHJ1349

ADAPTER

2шт.

Include(s) 7

1шт.

7

154523A1

O-RING

1шт.

8

KBV16680

HYD TUBE,26 mm ID x 34 mm OD

1шт.

9

KBV23640

HYDRAULIC HOSE

1600mm

1шт.

10

KHJ1361

O-RING,0.07" Thk x 0.926" ID

3шт.

11

KBV16690

HYD TUBE,26 mm ID x 34 mm OD

1шт.

12

KBV23640

HYDRAULIC HOSE

1600mm

1шт.

13

KHJ1361

O-RING,0.07" Thk x 0.926" ID

3шт.

Выбрано товаров: 16
