(08-007[01A]) - HYDRAULIC CIRCUIT - UNDERCARRIAGE - CX250C

Запчасти Case CX250C (08-007[01A]) - HYDRAULIC CIRCUIT - UNDERCARRIAGE - CX250C (08) - HYDRAULICS

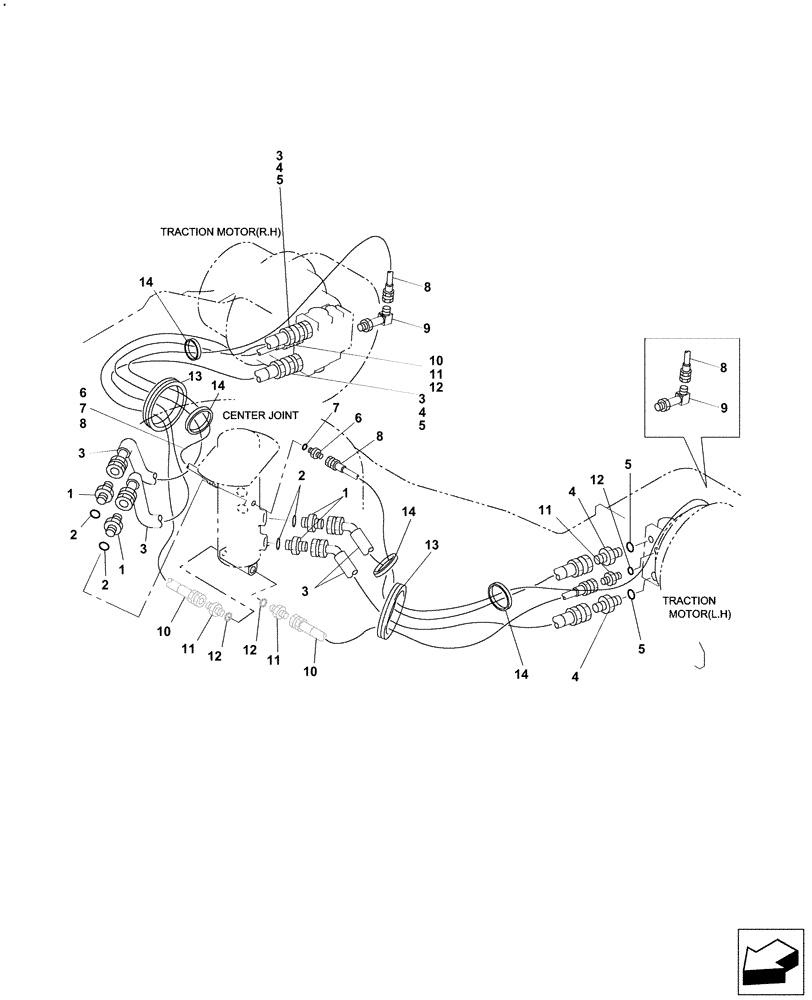

Схема запчастей Case CX250C - (08-007[01A]) - HYDRAULIC CIRCUIT - UNDERCARRIAGE - CX250C (08) - HYDRAULICS
4
3
2
4
5
8
1
3
14
6
1
4
13
10
5
7
3
8
6
12
11
9
3
12
8
2
9
4
1
10
12
3
5
11
12
13
14
14
5
10
14
11
2
7
11
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

151655A1

HYD CONNECTOR,1" NPT O-Ring x 1" NPT

4шт.

Include(s) 2

1шт.

2

152211A1

O-RING

4шт.

3

159418A1

HYDRAULIC HOSE,25.4mm ID x 2350mm L

4шт.

4

153001A1

ADAPTER

4шт.

Include(s) 5

1шт.

5

150542A1

O-RING

4шт.

6

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

2шт.

Include(s) 7

1шт.

7

150960A1

O-RING,10.8mm ID x 2.4mm Width

2шт.

8

157203A1

HOSE,2800.00 mm

2шт.

9

KHJ1178

ELBOW

2шт.

10

151919A1

HOSE ASSY.,12.70 mm ID x 2360.00 mm

2шт.

11

151650A1

HYD CONNECTOR,1/2" NPT O-Ring x 1/2" NPT

4шт.

Include(s) 12

1шт.

12

150539A1

O-RING

4шт.

13

159398A1

RUBBER BLOCK

2шт.

14

KAR0017

COLLAR CLAMP

4шт.
