(10.254.04) - MUFFLER

Запчасти Case CX235C SR (10.254.04) - MUFFLER (10) - ENGINE

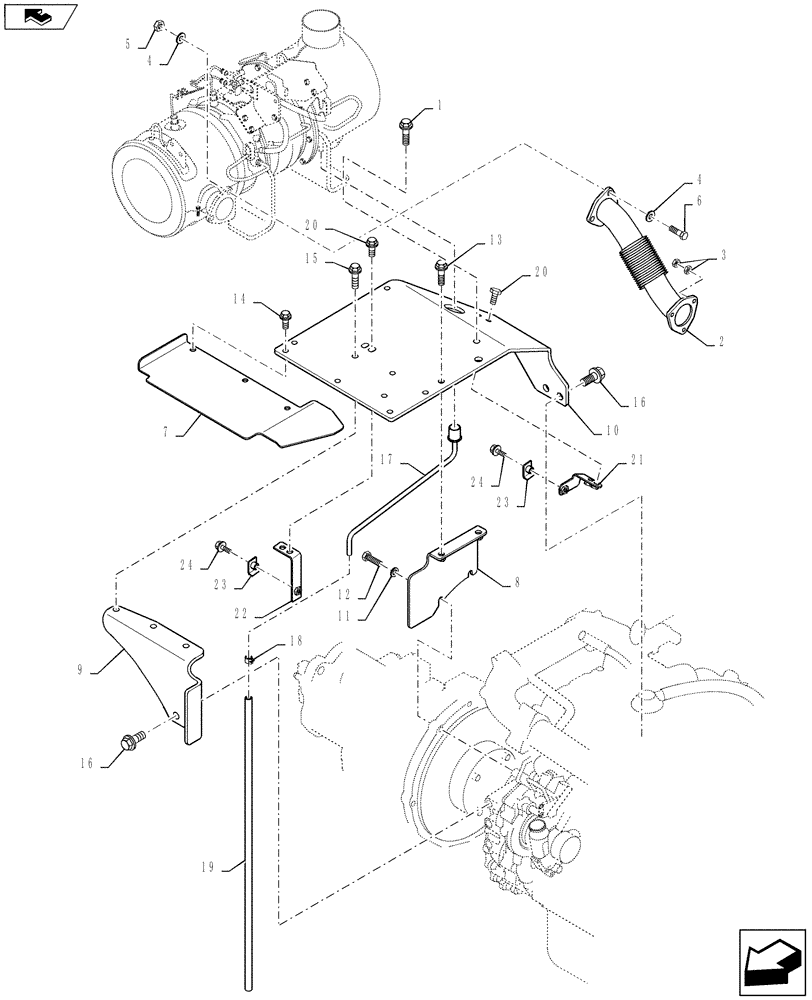

Схема запчастей Case CX235C SR - (10.254.04) - MUFFLER (10) - ENGINE
9
4
19
4
2
home
12
24
18
20
5
1
16
14
22
23
15
7
21
3
20
10
11
23
8
17
16
24
13
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

105R012Y045R

BOLT

4шт.

2

KRH14520

EXHAUST SYSTEM PIPE

1шт.

3

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

6шт.

4

153081A1

WASHER

6шт.

5

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

3шт.

6

827-8035

BOLT,Hex, M8 x 1.25 x 35mm, Cl 10.9

3шт.

7

KRH15370

BRACKET

1шт.

8

KRH15530

BRACKET

1шт.

9

KRH15350

BRACKET

1шт.

10

KRH15360

BRACKET

1шт.

11

150409A1

WASHER

2шт.

12

627-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 10.9, Full Thd

2шт.

13

105R012Y045R

BOLT

2шт.

14

166347A1

BOLT,Sems, M10 x 30mm

3шт.

15

105R012Y045R

BOLT

3шт.

16

166373A1

BOLT,Sems, M16 x 40mm

4шт.

17

KRH15120

EXHAUST SYSTEM PIPE

1шт.

18

KHH0405

MOUNTING CLIP

1шт.

19

KHH13630

FUEL HOSE

1шт.

20

166347A1

BOLT,Sems, M10 x 30mm

4шт.

21

KRH15380

BRACKET

1шт.

22

KRH15140

BRACKET, SUPPORTING

1шт.

23

KLH11320

CLAMP

2шт.

24

166347A1

BOLT,Sems, M10 x 30mm

2шт.

25

153591A1

GLUE

Not Shown

1шт.
