(10.216.04[02]) - FUEL LINE

Запчасти Case CX235C SR (10.216.04[02]) - FUEL LINE (10) - ENGINE

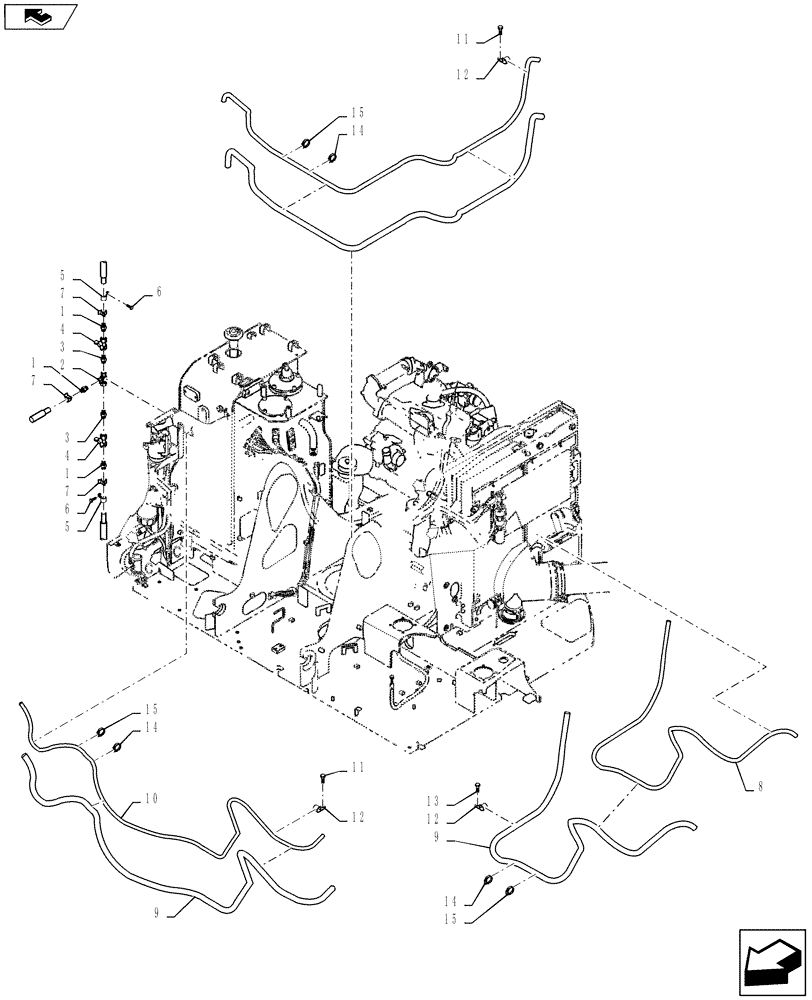

Схема запчастей Case CX235C SR - (10.216.04[02]) - FUEL LINE (10) - ENGINE
5
12
9
11
1
15
2
7
4
4
13
9
14
14
1
1
8
14
5
home
7
3
12
15
6
15
6
7
11
10
12
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

157929A1

FITTING

3шт.

2

152135A1

TEE

1шт.

3

150847A1

HYD CONNECTOR

2шт.

4

158923A1

DRAIN VALVE

2шт.

5

162148A1

CLIP

2шт.

6

167320A1

BOLT,Spcl, M8 x 20mm

2шт.

7

KHH0405

MOUNTING CLIP

1шт.

8

KHH14800

HOSE

1шт.

9

KHR15770

PLASTIC-RUBBER TUBE

2шт.

10

KHH11480

FUEL HOSE,9.70 mm ID x 4500.00 mm

1шт.

11

KHJ1215

BOLT,Spcl

2шт.

12

KHR2581

CLAMP

4шт.

13

KHR2309

BOLT,Spcl

2шт.

14

150496A1

MOUNTING CLIP

18шт.

15

KHR10220

MOUNTING CLIP

15шт.
