(90.116.06) - COVER CAB GUARD

Запчасти Case CX235C SR (90.116.06) - COVER CAB GUARD (90) - PLATFORM, CAB, BODYWORK AND DECALS

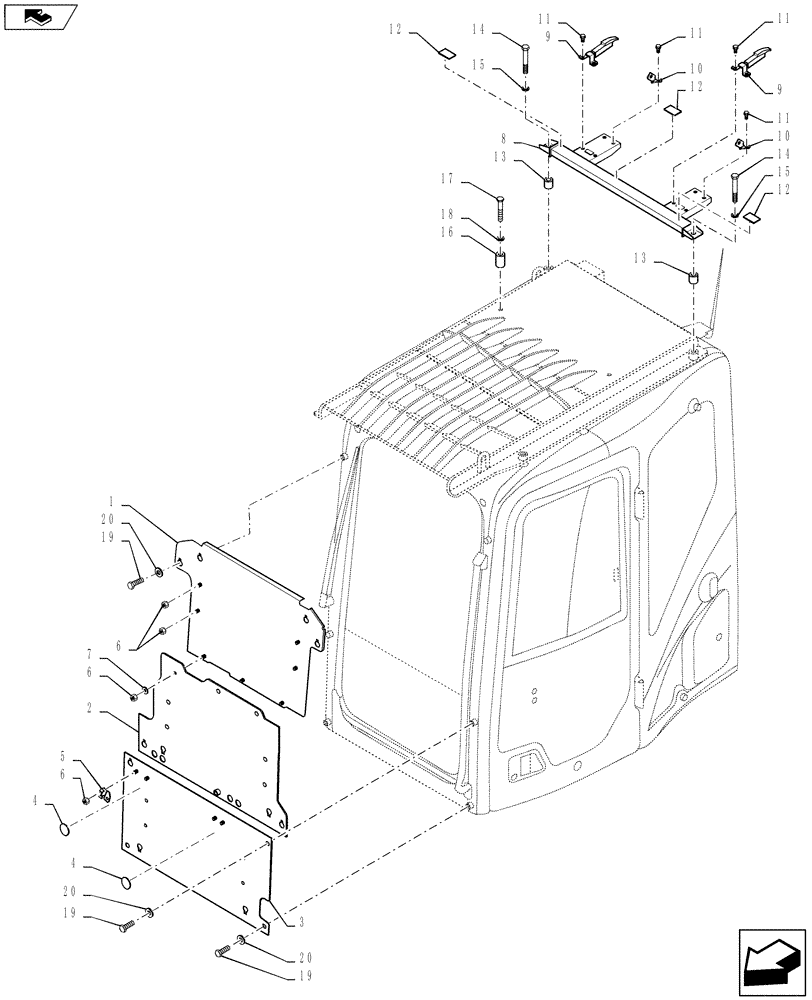

Схема запчастей Case CX235C SR - (90.116.06) - COVER CAB GUARD (90) - PLATFORM, CAB, BODYWORK AND DECALS
7
15
11
12
11
6
20
4
1
4
3
8
16
2
11
12
11
5
13
19
20
15
home
13
19
10
20
9
14
14
19
12
10
17
18
6
6
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHN32690

COVER

1шт.

2

KHN32720

COVER

1шт.

3

KHN32680

COVER

1шт.

4

151756A1

PLATE WASHER

2шт.

5

150856A1

STOP LOCK

2шт.

6

150469A1

FLANGE NUT

11шт.

7

KHN0539

WASHER

3шт.

8

KHN32700

BRACKET

1шт.

9

150854A1

FASTENER

2шт.

10

150856A1

STOP LOCK

2шт.

11

166350A1

BOLT

8шт.

12

KNJ2616

PLATE

3шт.

13

KHN32710

SPACER

2шт.

14

827-16110

BOLT,Hex, M16 x 2 x 110mm, Cl 10.9

2шт.

15

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

2шт.

16

KHN29140

SPACER

2шт.

17

827-10080

BOLT,Hex, M10 x 1.5 x 80mm, Cl 10.9

2шт.

18

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

2шт.

19

627-12020

BOLT,Hex, M12 x 1.75 x 20mm, Cl 10.9, Full Thd

6шт.

20

150811A1

WASHER

6шт.
