(90.116.01) - CAB - FRONT GUARD

Запчасти Case CX235C SR (90.116.01) - CAB - FRONT GUARD (90) - PLATFORM, CAB, BODYWORK AND DECALS

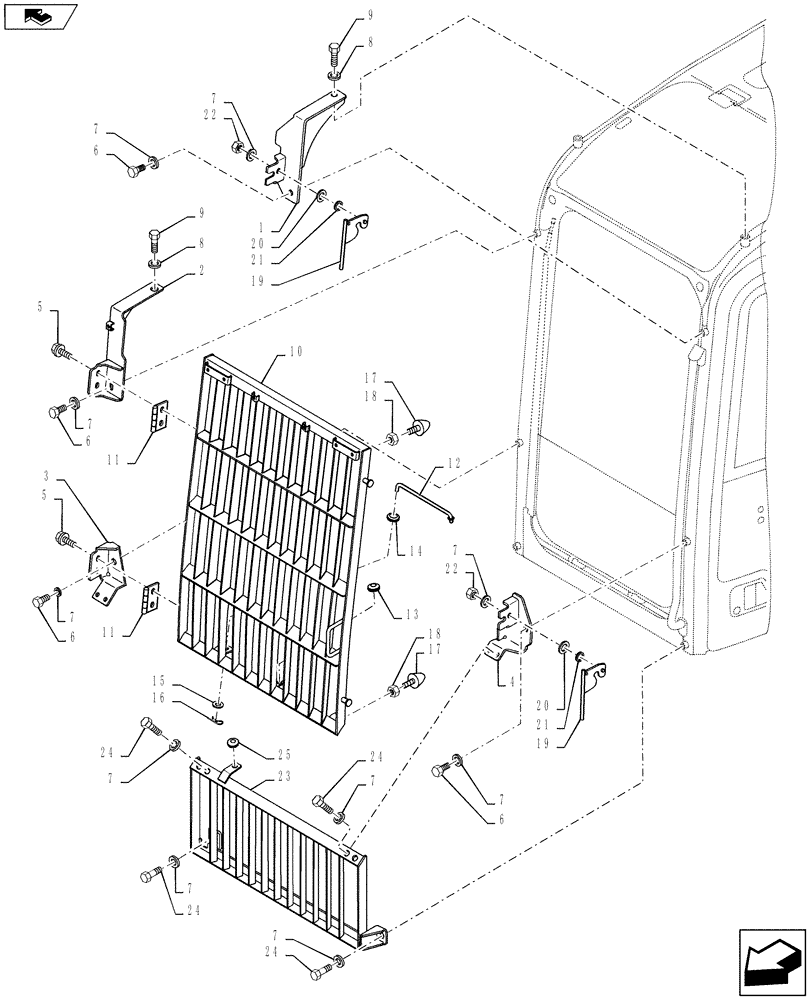

Схема запчастей Case CX235C SR - (90.116.01) - CAB - FRONT GUARD (90) - PLATFORM, CAB, BODYWORK AND DECALS
7
9
5
14
24
20
7
21
6
23
7
4
22
24
24
17
22
10
6
7
7
6
9
16
8
19
20
1
13
5
7
7
11
18
7
7
19
21
11
6
12
2
24
18
15
7
17
8
home
3
25
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHN29390

BRACKET

1шт.

2

KHN29400

BRACKET

1шт.

3

KHN29410

BRACKET

1шт.

4

KHN29420

BRACKET

1шт.

5

166351A1

BOLT,Sems, M10 x 20mm

4шт.

6

627-12025

BOLT,Hex, M12 x 1.75 x 25mm, Cl 10.9, Full Thd

4шт.

7

150811A1

WASHER

12шт.

8

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

2шт.

9

102R016Y025R

BOLT

2шт.

10

KHN29430

GUARD

1шт.

11

KHN16890

HINGE

2шт.

12

KHN27800

STAY

1шт.

13

KHN16920

GROMMET

1шт.

14

KHN20000

GROMMET

1шт.

15

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

1шт.

16

153181A1

COTTER PIN

1шт.

17

151108A1

STOP

2шт.

18

KBH0446

NUT

2шт.

19

KHN27770

LEVER

2шт.

20

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

2шт.

21

157560A1

WAVE WASHER

2шт.

22

829-1412

NUT,M12, Cl 10.9

2шт.

23

KHN29440

GUARD

1шт.

24

627-12025

BOLT,Hex, M12 x 1.75 x 25mm, Cl 10.9, Full Thd

6шт.

25

KHN16920

GROMMET

1шт.
