(84.100.02[03]) - VAR - 481256 - BUCKET (1000MM) ANZ

Запчасти Case CX235C SR (84.100.02[03]) - VAR - 481256 - BUCKET (1000MM) ANZ (84) - BOOMS, DIPPERS & BUCKETS

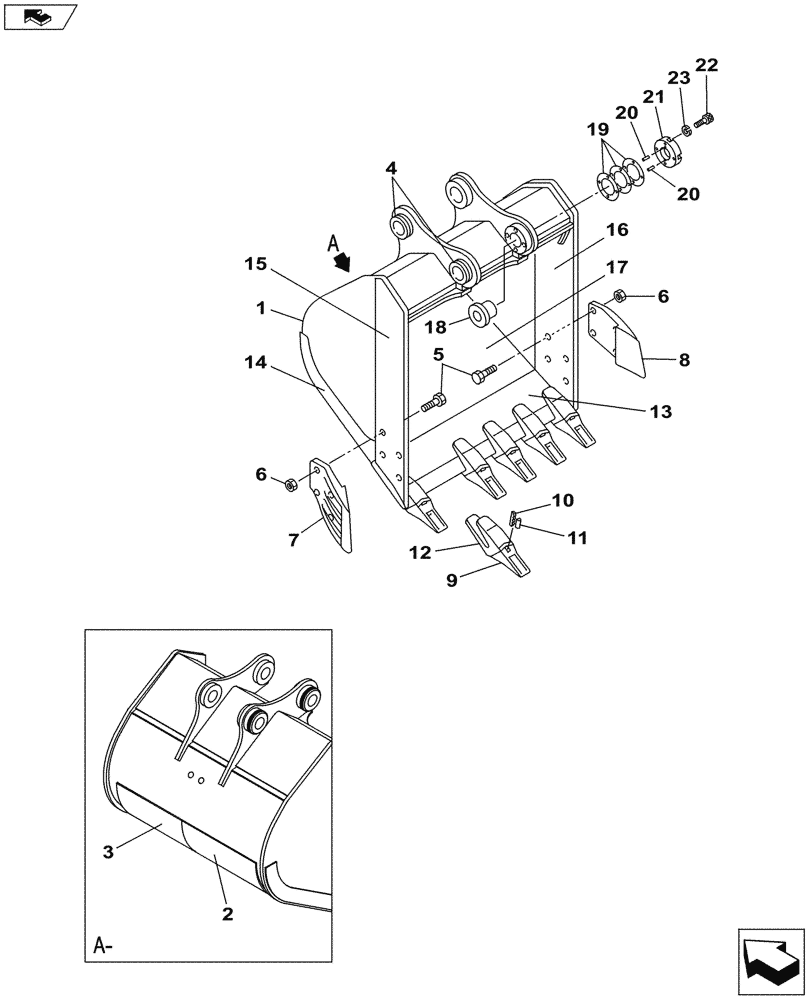

Схема запчастей Case CX235C SR - (84.100.02[03]) - VAR - 481256 - BUCKET (1000MM) ANZ (84) - BOOMS, DIPPERS & BUCKETS
6
13
5
11
21
22
home
7
18
home
19
20
16
10
9
20
8
15
17
12
6
1
23
14
3
4
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KRV20710

BUCKET

ASSY, Incl 2 - 17

1шт.

2

NSS

NOT SOLD SEPARAT

Plate, Incl in 1

1шт.

3

NSS

NOT SOLD SEPARAT

Plate, Incl in 1

1шт.

4

KRV1160

COLLAR

2шт.

5

626-24065

IDLER,Hex, M24 x 65mm, Cl 10.9, Full Thd

8шт.

6

829-1324

NUT

8шт.

7

KRV1169

CUTTING EDGE

1шт.

8

KRV1168

CUTTING EDGE

1шт.

9

156579A1

BUCKET TOOTH POINT

6шт.

10

KHV11830

PIN

6шт.

11

KHV11840

RUBBER BLOCK

6шт.

12

KRV1157

ADAPTER

6шт.

13

NSS

NOT SOLD SEPARAT

Lip Bucket, Incl in 1

1шт.

14

NSS

NOT SOLD SEPARAT

Plate, Incl in 1

2шт.

15

NSS

NOT SOLD SEPARAT

Lip Bucket, Incl in 1

1шт.

16

NSS

NOT SOLD SEPARAT

Lip Bucket, Incl in 1

1шт.

17

NSS

NOT SOLD SEPARAT

Plate, Incl in 1

1шт.

18

KRV2416

BUSHING

1шт.

19

KRV1159

SHIM

7шт.

20

837-12032

DOWEL,M12 x 32

2шт.

21

KRV1518

PLATE

1шт.

22

863-16040

HEX SOC SCREW,M16 x 40mm, Cl 12.9

4шт.

23

184-016VR

SPRING WASHER

4шт.
