(CX235C SR) - CRAWLER EXCAVATOR - TIER 4 (NA) (3/12-)
/
(55) - ELECTRICAL SYSTEMS
/

(55.100.01[02]) - ELECTRIC SYSTEM - WIRE HARNESS

Запчасти Case CX235C SR (55.100.01[02]) - ELECTRIC SYSTEM - WIRE HARNESS (55) - ELECTRICAL SYSTEMS

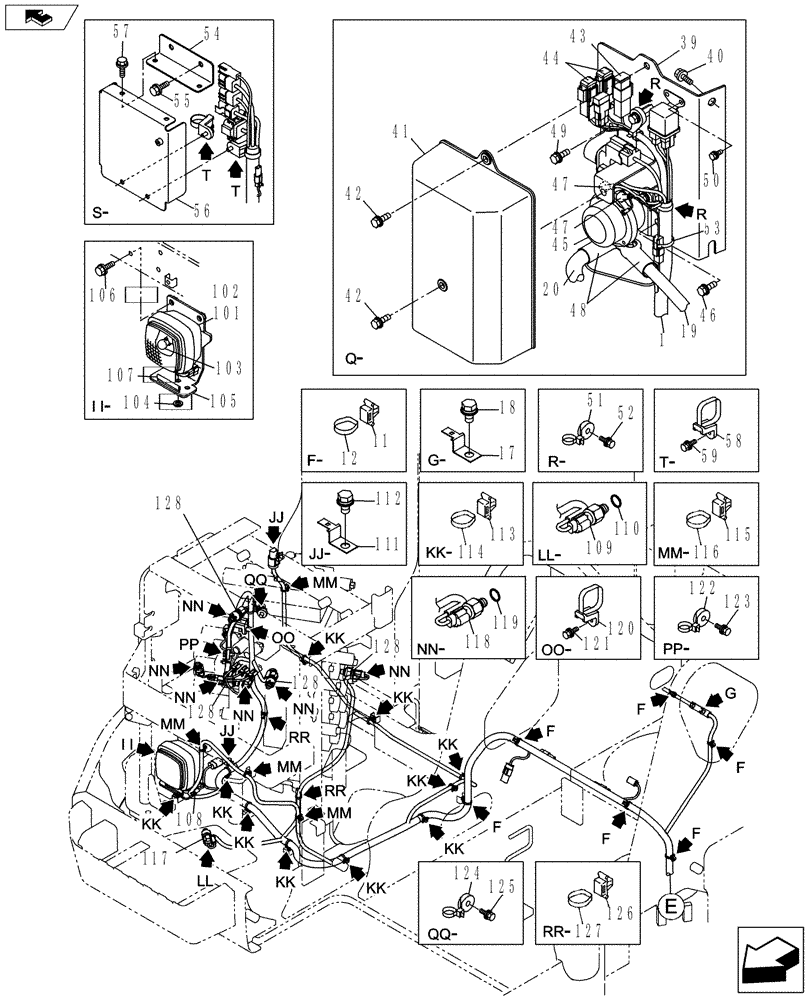

Схема запчастей Case CX235C SR - (55.100.01[02]) - ELECTRIC SYSTEM - WIRE HARNESS (55) - ELECTRICAL SYSTEMS
52
1
45
47
40
1
20
10
43
1
18
11
121
57
19
14
16
128
17
54
1
125
59
108
103
41
55
101
102
127
18
12
124
128
1
50
42
46
123
15
105
117
128
42
1
17
112
119
118
110
115
116
113
114
111
122
126
1
39
120
1
47
13
51
1
19
48
58
107
56
1
44
104
1
49
128
1
53
12
106
109
1

№

Артикул

Название

Примечание

Количество

1

KRR19120

WIRE HARNESS

1шт.

11

KHR10220

MOUNTING CLIP

6шт.

12

150496A1

MOUNTING CLIP

Band, Harness

6шт.

17

158962A1

CLIP

1шт.

18

167518A1

BOLT

Bolt,M8X16 (With Washer)

1шт.

19

KHR26210

CABLE

1шт.

20

KHR12330

ELECTRIC CABLE

1шт.

39

KRR19250

BRACKET

1шт.

40

166351A1

BOLT,Sems, M10 x 20mm

Bolt, SEMS

2шт.

41

KHR19120

COVER

1шт.

42

KHJ1215

BOLT,Spcl

2шт.

43

159902A1

FUSE

65A fuse - starter

1шт.

44

KHR3850

FUSE

50 Amp

2шт.

45

159897A1

RELAY

Battery

1шт.

46

KHR2309

BOLT,Spcl

2шт.

47

159171A1

CAP

Cap, Terminal

2шт.

48

162212A1

TERMINAL CONNECTOR

Cap, Terminal

2шт.

49

KHJ1215

BOLT,Spcl

2шт.

50

159602A1

BOLT,Sems, Hex, M6 x 16mm

2шт.

51

KHR2584

CLAMP

2шт.

52

KHJ1215

BOLT,Spcl

2шт.

53

150496A1

MOUNTING CLIP

Band, Harness

1шт.

54

KRR17620

BRACKET

1шт.

55

166052A1

BOLT

2шт.

56

KRR19220

BRACKET

1шт.

57

166345A1

BOLT

2шт.

58

KHR2581

CLAMP

4шт.

59

KHJ1215

BOLT,Spcl

4шт.

101

KHR2475

WORK LAMP

1шт.

102

KHR2476

WORK LAMP

1шт.

103

KHR2477

BULB

1шт.

104

KHN0539

WASHER

1шт.

105

KRR19280

BRACKET

1шт.

106

166347A1

BOLT,Sems, M10 x 30mm

Bolt, SEMS

2шт.

107

KRN24290

BAND

1шт.

108

150496A1

MOUNTING CLIP

Band, Harness

1шт.

109

KHR26940

SENSOR

5MPA, Pressure

1шт.

110

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

111

KHR16450

CLIP

2шт.

112

167518A1

BOLT

Bolt,M8X16 (With Washer)

2шт.

113

KHR10220

MOUNTING CLIP

10шт.

114

150496A1

MOUNTING CLIP

Band, Harness

10шт.

115

KHR10220

MOUNTING CLIP

Band, Harness

4шт.

116

150496A1

MOUNTING CLIP

Band, Harness

4шт.

117

150496A1

MOUNTING CLIP

Band, Harness

1шт.

118

KHR26940

SENSOR

5MPA, Pressure

6шт.

119

154467A1

O-RING,10.8mm ID x 2.4mm Width

6шт.

120

KHR2582

CLAMP

1шт.

121

KHJ2298

BOLT,Spcl

1шт.

122

KHR2585

CLAMP

1шт.

123

KHJ2298

BOLT,Spcl

1шт.

124

KHR2584

CLAMP

1шт.

125

KHJ1215

BOLT,Spcl

1шт.

126

KHR10220

MOUNTING CLIP

2шт.

127

150496A1

MOUNTING CLIP

Band, Harness

2шт.

128

150496A1

MOUNTING CLIP

Band, Harness

5шт.

Выбрано товаров: 56
