(CX235C SR) - CRAWLER EXCAVATOR - TIER 4 (NA) (3/12-)
/
(55) - ELECTRICAL SYSTEMS
/

(55.100.01[01A]) - ELECTRIC SYSTEM - WIRE HARNESS - ASN NDSAK1156

Запчасти Case CX235C SR (55.100.01[01A]) - ELECTRIC SYSTEM - WIRE HARNESS - ASN NDSAK1156 (55) - ELECTRICAL SYSTEMS

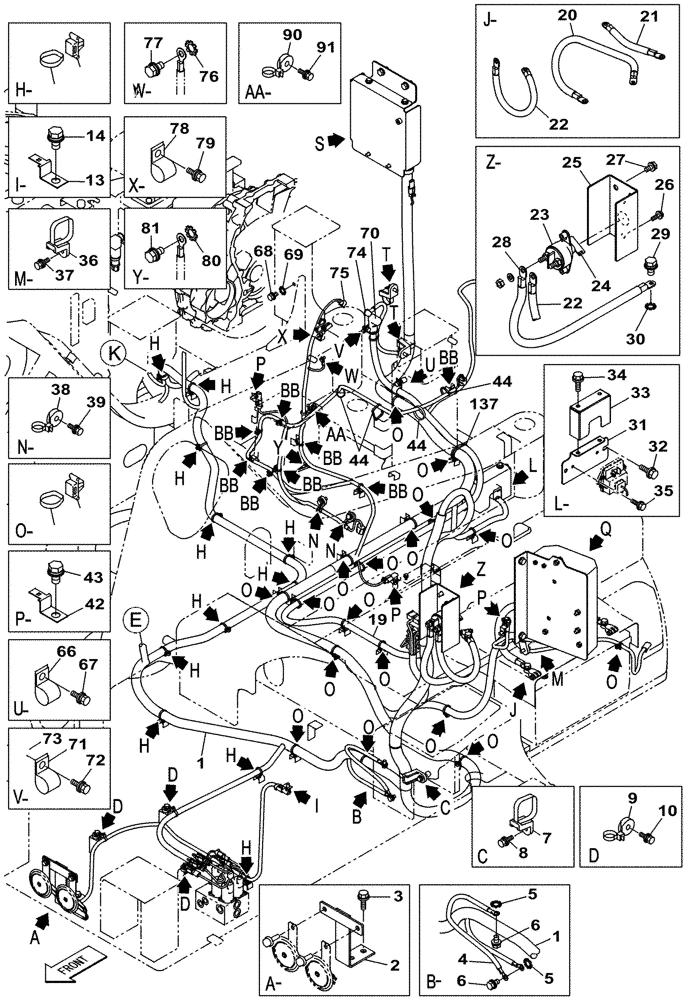

Схема запчастей Case CX235C SR - (55.100.01[01A]) - ELECTRIC SYSTEM - WIRE HARNESS - ASN NDSAK1156 (55) - ELECTRICAL SYSTEMS
22
1
79
22
6
67
77
68
44
70
34
10
40
78
16
3
90
8
1
42
91
9
25
73
44
33
66
71
32
26
21
31
29
41
19
27
23
76
2
4
36
39
30
72
5
15
24
28
7
14
t
80
37
5
81
69
75
137
6
35
44
20
43
74
13
38

№

Артикул

Название

Примечание

Количество

1

KRR19120

WIRE HARNESS

1шт.

2

KMR11780

BRACKET

1шт.

3

166351A1

BOLT,Sems, M10 x 20mm

2шт.

4

KHR11090

GROUND CABLE

1шт.

5

893-11008

LOCK WASHER,Ext Tooth, M8

2шт.

6

167518A1

BOLT

2шт.

7

KHR2581

CLAMP

1шт.

8

KHJ1215

BOLT,Spcl

1шт.

9

KHR2584

CLAMP

3шт.

10

KHJ1215

BOLT,Spcl

3шт.

13

158962A1

CLIP

1шт.

14

167518A1

BOLT

1шт.

15

KHR10220

MOUNTING CLIP

11шт.

16

150496A1

MOUNTING CLIP

11шт.

19

KHR26210

CABLE

1шт.

20

KHR12330

ELECTRIC CABLE

1шт.

21

KHR15070

NEG BATTERY CABLE

1шт.

22

KHR35410

POS BATTERY CABLE

1шт.

23

KHR32760

SWITCH

1шт.

24

KHR32830

LOCK KEY

1шт.

25

KRR20770

BRACKET

1шт.

26

167182A1

BOLT,Sems, M8 x 25mm

2шт.

27

166351A1

BOLT,Sems, M10 x 20mm

2шт.

28

KHR37320

POS BATTERY CABLE

1шт.

29

167518A1

BOLT

1шт.

30

893-11008

LOCK WASHER,Ext Tooth, M8

1шт.

31

KRR19270

BRACKET

1шт.

32

166345A1

BOLT

2шт.

33

KRR17600

COVER

1шт.

34

166345A1

BOLT

2шт.

35

159906A1

BOLT,Sems, Hex, M6 x 20mm, Spcl

2шт.

36

KHR2581

CLAMP

1шт.

37

KHJ1215

BOLT,Spcl

1шт.

38

KHR2584

CLAMP

2шт.

39

KHJ1215

BOLT,Spcl

2шт.

40

KHR10220

MOUNTING CLIP

16шт.

41

150496A1

MOUNTING CLIP

16шт.

42

158962A1

CLIP

3шт.

43

167518A1

BOLT

3шт.

44

150496A1

MOUNTING CLIP

4шт.

66

162150A1

CLAMP

1шт.

67

167518A1

BOLT

1шт.

68

KHJ2298

BOLT,Spcl

1шт.

69

893-11010

LOCK WASHER,Ext Tooth, M10

1шт.

70

KHR4114

PROTECTOR

1шт.

71

162150A1

CLAMP

1шт.

72

167518A1

BOLT

1шт.

73

162R008VR

NUT

1шт.

74

159179A1

PROTECTION CAP

1шт.

75

159179A1

PROTECTION CAP

1шт.

76

893-11006

LOCK WASHER,Ext Tooth, M6

1шт.

77

156559A1

BOLT,High Strength, Hex, M6 x 12mm, W/ LW

1шт.

78

157806A1

COLLAR

1шт.

79

167280A1

BOLT,Spcl, M5 x 8mm

1шт.

80

893-11008

LOCK WASHER,Ext Tooth, M8

1шт.

81

167518A1

BOLT

1шт.

90

KHR2584

CLAMP

1шт.

91

KHJ1215

BOLT,Spcl

1шт.

137

150496A1

MOUNTING CLIP

5шт.

Выбрано товаров: 59
