(35.738.01) - BUCKET CYLINDER

Запчасти Case CX235C SR (35.738.01) - BUCKET CYLINDER (35) - HYDRAULIC SYSTEMS

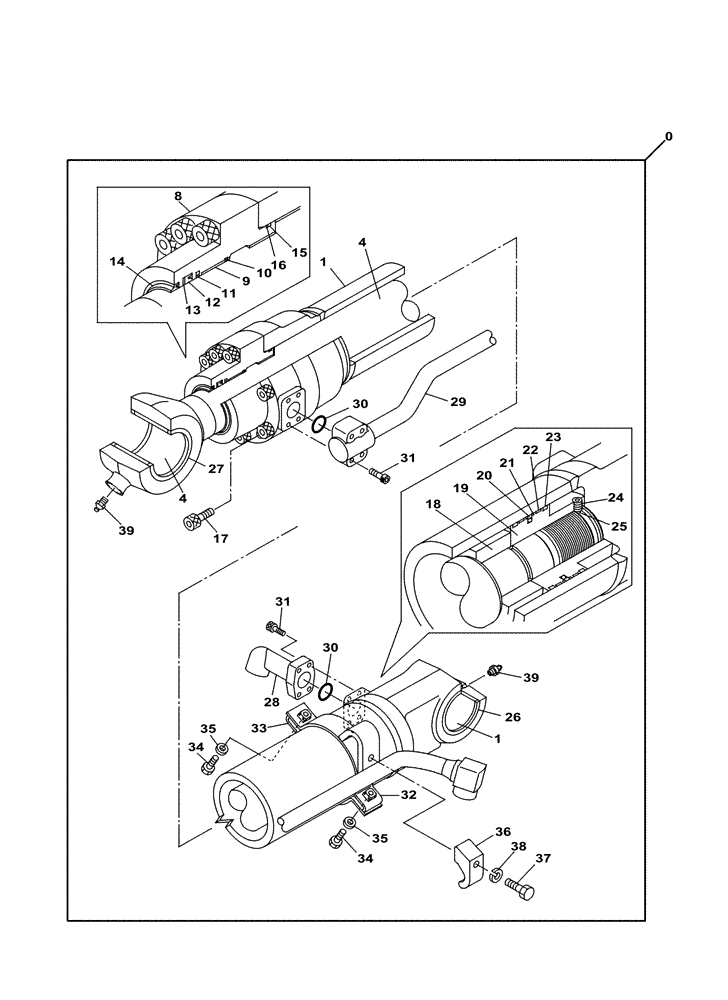

Схема запчастей Case CX235C SR - (35.738.01) - BUCKET CYLINDER (35) - HYDRAULIC SYSTEMS
35
4
20
21
35
36
30
4
19
16
34
18
25
10
32
26
27
12
0
23
1
24
31
22
39
30
33
14
1
17
28
31
38
13
37
11
29
8
15
9
34
39
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

0

KRV33010

BUCKET CYLINDER

1шт.

1

LR014160

HYD CYL SLEEVE

1шт.

4

LU003090

PISTON ROD

1шт.

8

LU00106

CYLINDER END CAP

1шт.

9

155419A1

BUSHING

1шт.

10

155697A1

RING, SNAP

1шт.

11

LE013140

RING

1шт.

12

LE013150

RING

1шт.

13

155232A1

BACK-UP RING

1шт.

14

LE019440

SHAFT SEAL

1шт.

15

154753A1

O-RING,114.4mm ID x 3.1mm Width

1шт.

16

155234A1

BACK-UP RING

1шт.

17

161059A1

BOLT,Hex Skt, M16 x 70mm, Cl 12.9

12шт.

18

LE013220

BACK-UP RING

1шт.

19

LJ014180

PISTON

1шт.

20

155313A1

SEALING RING

1шт.

21

LE00705

BACK-UP RING

1шт.

22

LE013170

BACK-UP RING

2шт.

23

155308A1

RING

2шт.

24

156223A1

SET SCREW

1шт.

25

155977A1

BALL

1шт.

26

160482A1

WIPER SEAL

2шт.

27

160484A1

WIPER SEAL

2шт.

28

LK00290

TUBE

1шт.

29

LR014150

TUBE

1шт.

30

154528A1

O-RING

2шт.

31

108R010Z030N

SCREW

8шт.

32

LD001390

CLAMP BRACKET

1шт.

33

LZU0022

BAND

1шт.

34

LUU0137

BOLT,Spcl

2шт.

35

LUU0105

SPRING WASHER

2шт.

36

155717A1

COLLAR

1шт.

37

628-12055

BOLT,Hex, M12 x 1.75 x 55mm, Cl 10.9, Full Thd

1шт.

38

892-10012

LOCK WASHER,M12

1шт.

39

M01X0812

LUBE NIPPLE

2шт.

40

LZ010940

SEAL KIT

Assy, Incl. 11-16-20-23

1шт.
