(35.737.06) - HYD. LINE - DIPPER - LOW FLOW

Запчасти Case CX235C SR (35.737.06) - HYD. LINE - DIPPER - LOW FLOW (35) - HYDRAULIC SYSTEMS

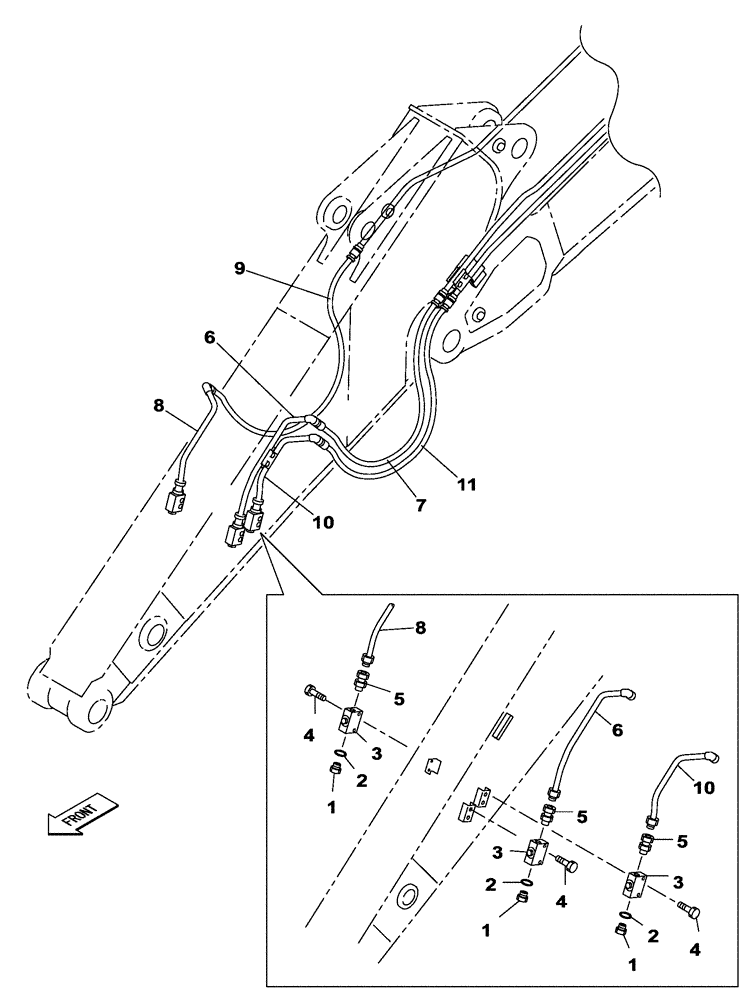

Схема запчастей Case CX235C SR - (35.737.06) - HYD. LINE - DIPPER - LOW FLOW (35) - HYDRAULIC SYSTEMS
7
10
5
2
8
1
2
6
1
9
8
4
1
3
5
6
4
2
11
10
5
4
3
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

159085A1

PLUG

Incl 2

3шт.

2

154487A1

O-RING

1шт.

3

KHV10440

VALVE

See Figure 35.350.10

3шт.

4

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

M12 x 60

6шт.

5

KHJ1939

FITTING

3шт.

6

KRV33180

PIPE

LH

1шт.

7

KAV1558

HYDRAULIC HOSE

1шт.

8

KRV33190

PIPE

RH

1шт.

9

KAV1558

HYDRAULIC HOSE

1шт.

10

KRV33200

PIPE

1шт.

11

KAV1558

HYDRAULIC HOSE

1шт.
