(CX210C NLC) - CRAWLER EXCAVATOR - TIER 4 (NA) (4/12-8/15)
/
(55) - ELECTRICAL SYSTEMS
/

(55.100.04[02]) - CHASSIS ELECTRICAL CIRCUIT - FRM

Запчасти Case CX210C NLC (55.100.04[02]) - CHASSIS ELECTRICAL CIRCUIT - FRM (55) - ELECTRICAL SYSTEMS

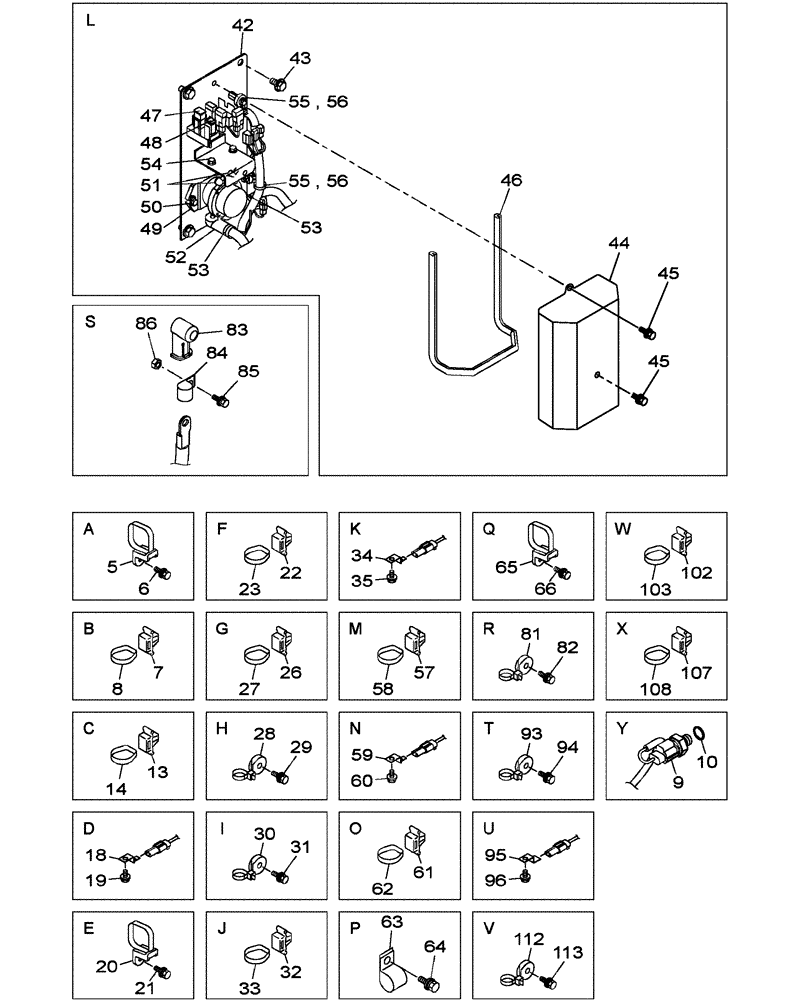

Схема запчастей Case CX210C NLC - (55.100.04[02]) - CHASSIS ELECTRICAL CIRCUIT - FRM (55) - ELECTRICAL SYSTEMS
31
7
52
61
63
95
42
50
33
59
103
13
85
48
84
28
30
9
107
5
66
93
45
20
46
56
53
102
56
8
108
14
94
60
23
35
55
86
82
22
62
27
55
83
26
45
64
58
112
51
10
44
34
6
96
19
32
81
47
29
54
53
18
49
113
21
43
57
65

№

Артикул

Название

Примечание

Количество

5

KHR2581

CLAMP

3шт.

6

KHJ1215

BOLT,Spcl

M8 x 25

3шт.

7

KHR10220

MOUNTING CLIP

2шт.

8

150496A1

MOUNTING CLIP

250 mm

2шт.

9

KHR10300

SENSOR,5 MPa

1шт.

Include(s) 10

1шт.

10

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

13

KHR10220

MOUNTING CLIP

4шт.

14

150496A1

MOUNTING CLIP

250 mm

4шт.

18

158962A1

CLIP

2шт.

19

167518A1

BOLT

M8 x 16

2шт.

20

KHR2581

CLAMP

1шт.

21

KHJ1215

BOLT,Spcl

M8 x 25

1шт.

22

KHR10220

MOUNTING CLIP

8шт.

23

150496A1

MOUNTING CLIP

250 mm

8шт.

26

KHR10220

MOUNTING CLIP

2шт.

27

150496A1

MOUNTING CLIP

250 mm

2шт.

28

KHR2584

CLAMP

1шт.

29

KHJ1215

BOLT,Spcl

M8 x 25

1шт.

30

KHR2585

CLAMP

1шт.

31

KHJ2298

BOLT,Spcl

M10 x 25

1шт.

32

KHR10220

MOUNTING CLIP

4шт.

33

150496A1

MOUNTING CLIP

250 mm

4шт.

34

158962A1

CLIP

1шт.

35

167518A1

BOLT

M8 x 16

1шт.

42

KHR14980

BRACKET

1шт.

43

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

4шт.

44

KHR19120

COVER

1шт.

45

167518A1

BOLT

M8 x 16

2шт.

45

KHJ1215

BOLT,Spcl

M8 x 25

2шт.

46

NSS

NOT SOLD SEPARAT

1шт.

47

159902A1

FUSE

1шт.

48

KHR3850

FUSE

1шт.

49

159897A1

RELAY

1шт.

50

KHJ1215

BOLT,Spcl

M8 x 25

2шт.

51

159171A1

CAP

M4 x 2

2шт.

52

162212A1

TERMINAL CONNECTOR

2шт.

53

150067A1

MOUNTING CLIP

150 mm

2шт.

54

167518A1

BOLT

M8 x 16

2шт.

55

KHR2584

CLAMP

2шт.

56

KHJ1215

BOLT,Spcl

M8 x 25

2шт.

57

KHR10220

MOUNTING CLIP

5шт.

58

150496A1

MOUNTING CLIP

250 mm

5шт.

59

158962A1

CLIP

1шт.

60

167518A1

BOLT

M8 x 16

1шт.

61

KHR10220

MOUNTING CLIP

7шт.

62

150496A1

MOUNTING CLIP

250 mm

7шт.

63

162150A1

CLAMP

1шт.

64

167518A1

BOLT

M8 x 16

1шт.

65

KHR2581

CLAMP

3шт.

66

KHJ1215

BOLT,Spcl

M8 x 25

3шт.

81

KHR2584

CLAMP

1шт.

82

KHJ1215

BOLT,Spcl

M8 x 25

1шт.

83

KHR4114

PROTECTOR

1шт.

84

162150A1

CLAMP

1шт.

85

167518A1

BOLT

M8 x 16

1шт.

86

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

1шт.

93

KHR2584

CLAMP

5шт.

94

KHJ1215

BOLT,Spcl

M8 x 25

5шт.

95

KHR16450

CLIP

1шт.

96

167518A1

BOLT

M8 x 16

1шт.

102

KHR10220

MOUNTING CLIP

4шт.

103

150496A1

MOUNTING CLIP

250 mm

4шт.

107

KHR10220

MOUNTING CLIP

3шт.

108

150496A1

MOUNTING CLIP

250 mm

3шт.

112

KHR2584

CLAMP

1шт.

113

KHJ1215

BOLT,Spcl

M8 x 25

1шт.

Выбрано товаров: 67
