(84.114.04) - MONOBLOCK BOOM - 8.70 M - BRACKET - WITH SAFETY - CX210C LR

Запчасти Case CX210C LR (84.114.04) - MONOBLOCK BOOM - 8.70 M - BRACKET - WITH SAFETY - CX210C LR (84) - BOOMS, DIPPERS & BUCKETS

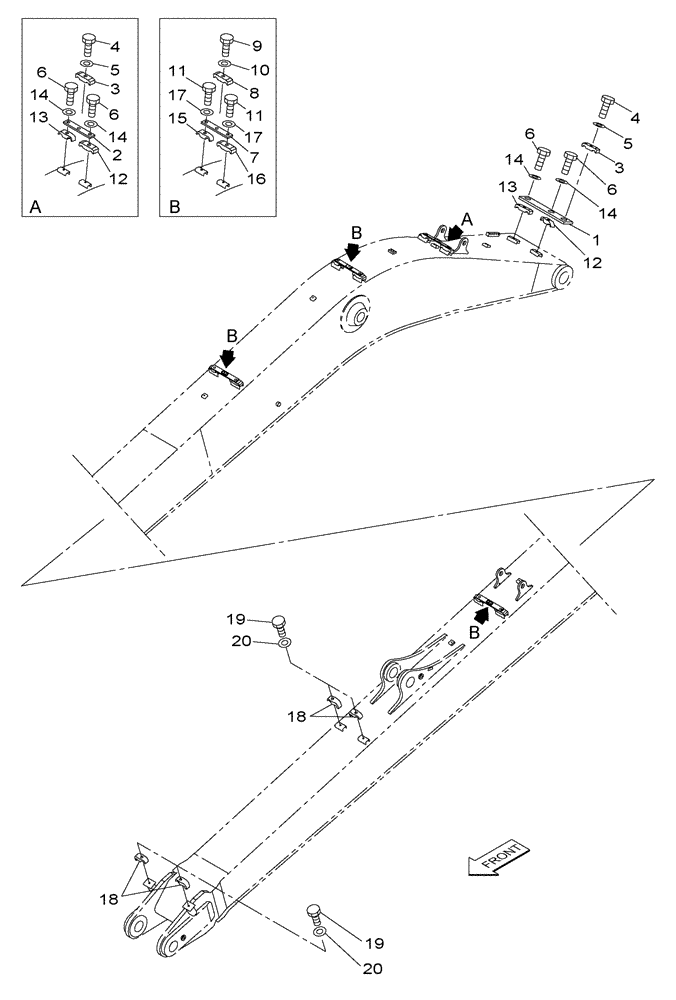

Схема запчастей Case CX210C LR - (84.114.04) - MONOBLOCK BOOM - 8.70 M - BRACKET - WITH SAFETY - CX210C LR (84) - BOOMS, DIPPERS & BUCKETS
11
6
11
5
6
8
19
14
4
4
19
6
3
14
15
13
12
12
3
14
6
9
18
13
10
16
20
20
18
14
17
1
2
7
17
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KRV24750

PLATE

1шт.

2

KRV24760

PLATE

2шт.

3

168551A1

COLLAR

2шт.

4

827-12050

BOLT,Hex, M12 x 1.75 x 50mm, Cl 10.9

2шт.

5

150811A1

WASHER

2шт.

6

102R016Y085R

BOLT

4шт.

7

KRV24760

PLATE

3шт.

8

168551A1

COLLAR

3шт.

9

827-12050

BOLT,Hex, M12 x 1.75 x 50mm, Cl 10.9

3шт.

10

150811A1

WASHER

3шт.

11

102R016Y085R

BOLT

6шт.

12

151489A1

CLAMP

1шт.

13

159742A1

COLLAR

1шт.

14

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

2шт.

15

151489A1

CLAMP

4шт.

16

159742A1

COLLAR

4шт.

17

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

8шт.

18

151486A1

CLAMP BRACKET

4шт.

19

827-12060

BOLT,Hex, M12 x 1.75 x 60mm, Cl 10.9

4шт.

20

150811A1

WASHER

4шт.
