Запчасти Case CX210C LR (35.357.05) - HYDRAULIC CIRCUIT - PILOT - CX210C LR (35) - HYDRAULIC SYSTEMS

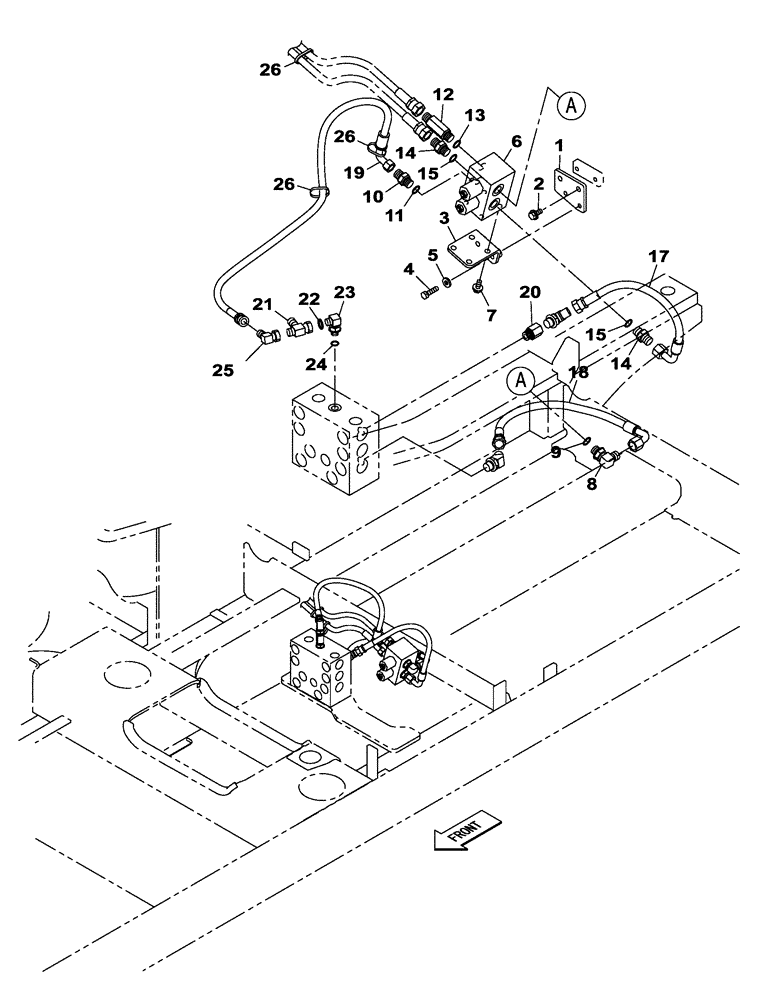

Схема запчастей Case CX210C LR - (35.357.05) - HYDRAULIC CIRCUIT - PILOT - CX210C LR (35) - HYDRAULIC SYSTEMS
22
14
6
25
20
26
7
8
9
3
15
26
2
18
26
4
14
12
15
23
24
21
13
17
19
1
10
11
5

Артикул

Название

Примечание

Количество

1

KBJ16900

BRACKET

1шт.

2

166350A1

BOLT

M8 x 20

2шт.

3

KBJ16910

BRACKET

1шт.

4

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

2шт.

5

153081A1

WASHER

2шт.

6

KRJ6506

VALVE SECTION

1шт.

See Figure(s) 08-262-00 01

1шт.

7

166350A1

BOLT

4шт.

8

150916A1

ELBOW,90 Degree, 3/8" O-Ring x 3/8"

1шт.

Include(s) 9

1шт.

9

154475A1

O-RING

1шт.

10

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

1шт.

Include(s) 11

1шт.

11

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

12

KAJ2351

FITTING

1шт.

Include(s) 13

1шт.

13

154475A1

O-RING

1шт.

14

152128A1

HYD CONNECTOR,3/8" NPT O-Ring x 3/8" NPT

2шт.

Include(s) 15

1шт.

15

154475A1

O-RING

1шт.

17

KHJ2104

HOSE

1шт.

18

KHJ2104

HOSE

380 mm

1шт.

19

KHJ2343

HOSE

480 mm

1шт.

20

KHJ13790

STUD

1шт.

21

KHJ2130

TEE

1шт.

Include(s) 22

1шт.

22

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

23

150913A1

ELBOW,90 Degree, 1/4" O-Ring x 1/4"

1шт.

Include(s) 24

1шт.

24

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

25

163814A1

ELBOW

1шт.

26

150496A1

MOUNTING CLIP

3шт.

Выбрано товаров: 32
