(84.100.12) - VAR - 461852 - BUCKET (1,1M³ X 1460MM)

Запчасти Case CX210C LC (84.100.12) - VAR - 461852 - BUCKET (1,1M³ X 1460MM) (84) - BOOMS, DIPPERS & BUCKETS

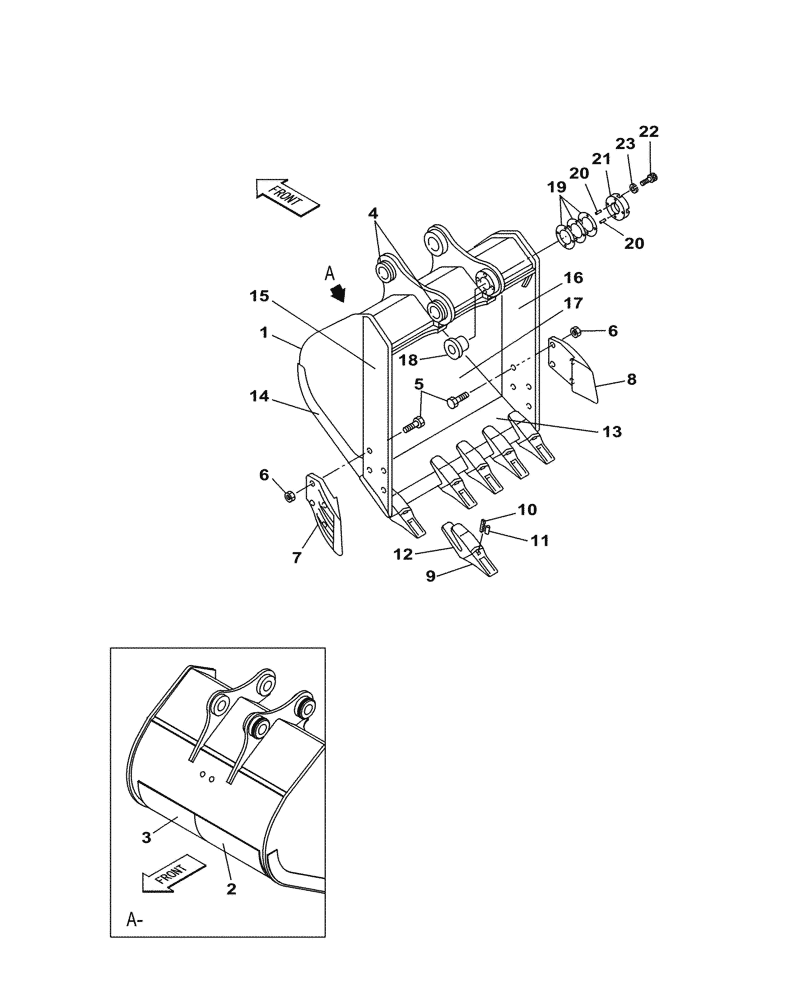

Схема запчастей Case CX210C LC - (84.100.12) - VAR - 461852 - BUCKET (1,1M³ X 1460MM) (84) - BOOMS, DIPPERS & BUCKETS
20
6
19
21
13
4
7
11
22
-
12
1
3
2
6
9
5
a
16
23
18
15
14
20
a
8
17
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KRV20720

BUCKET

1.1M3x1460mm, ASSY, Incl 2 - 23

1шт.

2

NSS

NOT SOLD SEPARAT

Plate, Incl in 1

1шт.

3

NSS

NOT SOLD SEPARAT

Plate, Incl in 1

1шт.

4

NSS

NOT SOLD SEPARAT

Collar, Incl in 1

2шт.

5

626-24065

IDLER,Hex, M24 x 65mm, Cl 10.9, Full Thd

8шт.

6

829-1324

NUT

8шт.

7

KRV1169

CUTTING EDGE

Side

1шт.

8

KRV1168

CUTTING EDGE

Side

1шт.

9

156579A1

BUCKET TOOTH POINT

6шт.

10

KHV11830

PIN

6шт.

11

KHV11840

RUBBER BLOCK

6шт.

12

KRV1157

ADAPTER

6шт.

13

KRV25700

Lip Bucket

1шт.

14

NSS

NOT SOLD SEPARAT

Plate, Incl in 1

2шт.

15

NSS

NOT SOLD SEPARAT

Lip Bucket, Incl in 1

1шт.

16

NSS

NOT SOLD SEPARAT

Lip Bucket, Incl in 1

1шт.

17

NSS

NOT SOLD SEPARAT

Plate, Incl in 1

1шт.

18

KRV2416

BUSHING

1шт.

19

KRV1159

SHIM

7шт.

20

837-12032

DOWEL,M12 x 32

2шт.

21

KRV1518

PLATE

1шт.

22

863-16040

HEX SOC SCREW,M16 x 40mm, Cl 12.9

4шт.

23

184-016VR

SPRING WASHER

4шт.
