(84.350.10) - BUCKET LINKAGE, HEAVY DUTY

Запчасти Case CX160C (84.350.10) - BUCKET LINKAGE, HEAVY DUTY (84) - BOOMS, DIPPERS & BUCKETS

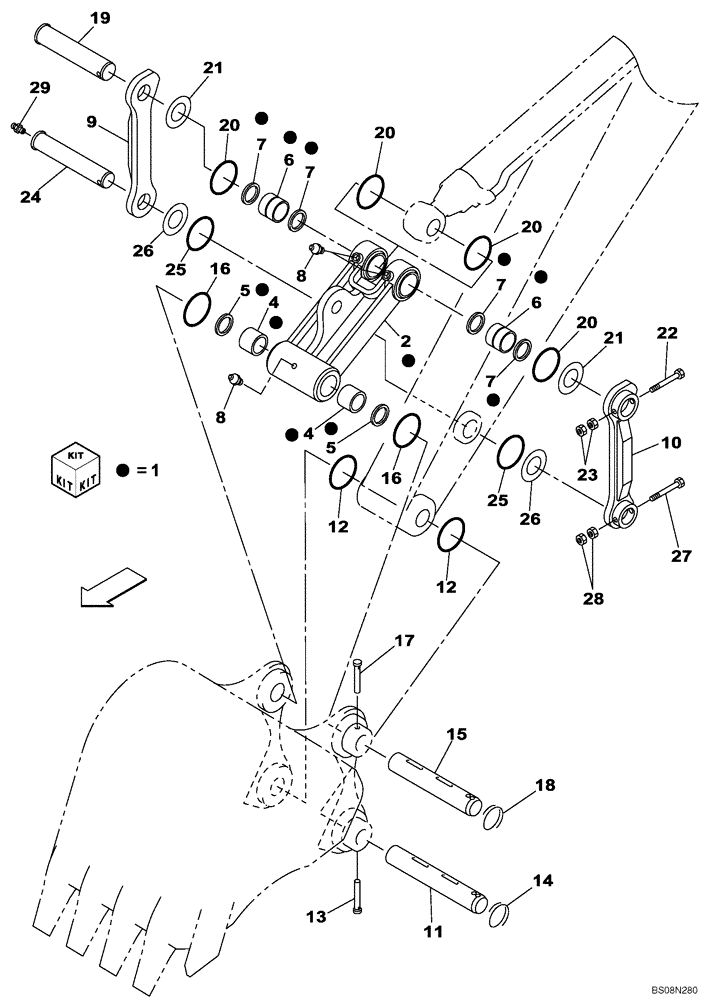

Схема запчастей Case CX160C - (84.350.10) - BUCKET LINKAGE, HEAVY DUTY (84) - BOOMS, DIPPERS & BUCKETS
7
1
25
8
20
11
6
16
23
29
12
28
18
24
1
14
8
7
25
1
27
22
15
21
1
1
7
9
1
13
1
1
21
10
1
26
12
17
20
16
5
20
26
1
1
20
1
4
1
7
6
2
5
4
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KLV10850

LINKAGE YOKE

Iclud 2 - 7

1шт.

2

NSS

NOT SOLD SEPARAT

1шт.

4

KLV11110

BUSHING

2шт.

5

159647A1

SEAL,80mm ID x 95mm OD x 5mm Thk

2шт.

6

KNV1140

SELF LUB RING

2шт.

7

160400A1

SEAL,75mm ID x 90mm OD x 5mm Thk

4шт.

8

153630A1

LUBE NIPPLE

3шт.

9

KLV0347

LINKAGE YOKE

1шт.

10

KLV0346

LINKAGE YOKE

1шт.

11

KLV11310

PIN

1шт.

12

162995A1

O-RING

2шт.

13

153748A1

PIN,20mm OD x 125mm L

1шт.

14

153749A1

RING

1шт.

15

169281A1

PIN,80.9mm OD x 478mm L

1шт.

16

160402A1

O-RING

2шт.

17

153748A1

PIN,20mm OD x 125mm L

1шт.

18

153749A1

RING

1шт.

19

KLV10550

PIN

Heavy Duty

1шт.

20

153688A1

O-RING,112mm ID x 8mm Width

SEALRING

4шт.

21

160404A1

SHIM

2шт.

22

132R016Y150R

BOLT,M16 x 150mm

M16 x 150

1шт.

23

829-13416

NUT,M16 x 1.5, Cl 10

2шт.

24

KLV10390

PIN

1шт.

25

153688A1

O-RING,112mm ID x 8mm Width

SEALRING

2шт.

26

161643A1

SHIM,66mm ID x 130mm OD x 1.2mm Thk

2шт.

27

132R016Y150R

BOLT,M16 x 150mm

M16 x 150

1шт.

28

829-13416

NUT,M16 x 1.5, Cl 10

2шт.

29

153630A1

LUBE NIPPLE

1шт.
