Запчасти Case CX160C (35.964.11) - DIPPER CYLINDER (35) - HYDRAULIC SYSTEMS

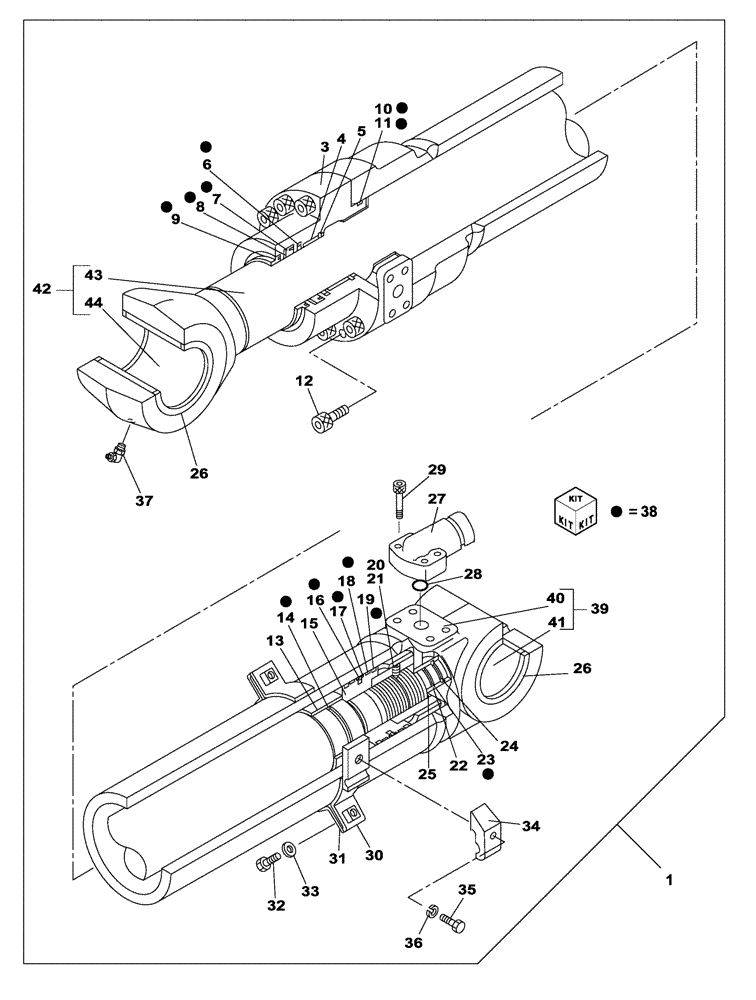

Схема запчастей Case CX160C - (35.964.11) - DIPPER CYLINDER (35) - HYDRAULIC SYSTEMS
44
38
24
13
4
14
38
38
18
22
5
8
38
37
33
38
29
34
19
17
32
9
30
10
26
38
6
41
43
39
21
31
20
1
15
38
25
38
38
7
27
38
35
38
23
36
38
26
11
38
28
12
38
40
16
3
42

Артикул

Название

Примечание

Количество

1

KLV11060

HYDRAULIC CYLINDER

Incl. 3 - 44

1шт.

3

LU00118

CYLINDER END CAP

1шт.

4

160050A1

BUSHING

1шт.

5

155713A1

RING, SNAP

RING SNAP

1шт.

6

LE014990

SEALING RING

SEALRING

1шт.

7

LE015000

O-RING

1шт.

8

155249A1

BACK-UP RING

1шт.

9

LE019450

BACK-UP RING

1шт.

10

154761A1

O-RING,119.4mm ID x 3.1mm Width

1шт.

11

155240A1

BACK-UP RING

1шт.

12

161059A1

BOLT,Hex Skt, M16 x 70mm, Cl 12.9

12шт.

13

161878A1

BUSHING

1шт.

14

LE00707

RING

1шт.

15

LJ014870

PISTON

1шт.

16

155311A1

SEALING RING

1шт.

17

160509A1

BACK-UP RING

2шт.

18

LE015040

SCRAPER RING

2шт.

19

155306A1

SEALING RING

2шт.

20

156223A1

SET SCREW

1шт.

21

155977A1

BALL

1шт.

22

161879A1

RING

1шт.

23

LE00690

SEAL

1шт.

24

160556A1

STOP

2шт.

25

160557A1

RING, SNAP

RING SNAP

1шт.

26

160483A1

BACK-UP RING

4шт.

27

LR012210

CLAMP

1шт.

28

154528A1

O-RING

1шт.

29

87016471

HEX SOC SCREW,M10 x 30mm, Cl 12.9

4шт.

30

LD001350

CLAMP BRACKET

1шт.

31

161928A1

MOUNTING CLIP

1шт.

32

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

33

156227A1

WASHER

2шт.

34

155717A1

COLLAR

1шт.

35

628-12055

BOLT,Hex, M12 x 1.75 x 55mm, Cl 10.9, Full Thd

1шт.

36

892-10012

LOCK WASHER,M12

1шт.

37

153912A1

LUBE NIPPLE,90 Degree, 1/8"-27 NPT x 21.5mm lg

1шт.

38

LZ008180

SEAL KIT

Incl. 6 - 11, 14, 16 - 19, 23

1шт.

39

LZ008190

HYD CYL SLEEVE

Incl. 40 - 41

1шт.

40

NSS

NOT SOLD SEPARAT

Tube Cylinder, Incl. In LZ008190

1шт.

41

KLV10060

SELF LUB RING

1шт.

42

LZ008200

PISTON ROD

Incl. 43 - 44

1шт.

43

NSS

NOT SOLD SEPARAT

Rod Piston, Incl. In LZ008200

1шт.

44

KLV10060

SELF LUB RING

1шт.

Выбрано товаров: 43
