(35.736.AA[04]) - BOOM CYLINDER HBCV - RH

Запчасти Case CX160C (35.736.AA[04]) - BOOM CYLINDER HBCV - RH (35) - HYDRAULIC SYSTEMS

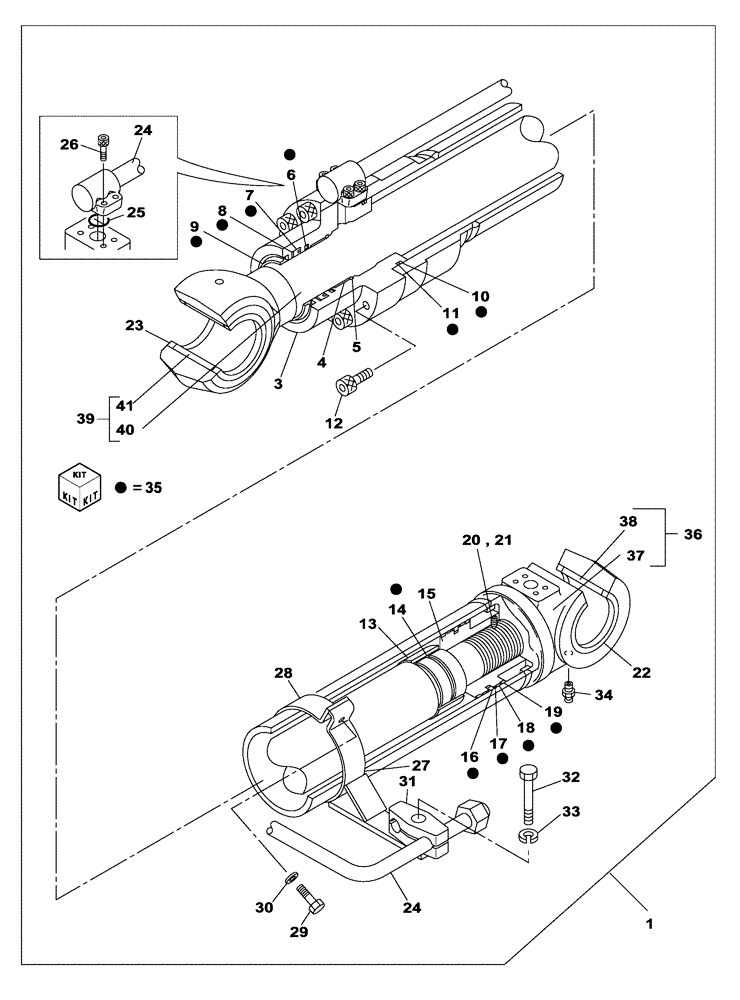

Схема запчастей Case CX160C - (35.736.AA[04]) - BOOM CYLINDER HBCV - RH (35) - HYDRAULIC SYSTEMS
22
6
19
16
14
35
35
35
21
35
4
35
12
36
28
11
17
35
33
20
35
31
37
25
26
24
29
10
1
24
23
3
35
35
5
35
30
9
18
40
35
35
41
8
34
7
32
35
27
15
13
38
39
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KLV11000

HYDRAULIC CYLINDER

Incl 3 - 41

1шт.

3

LU00102

CYLINDER END CAP

1шт.

4

155430A1

BUSHING

1шт.

5

155696A1

RING, SNAP

1шт.

6

LE014950

RING

1шт.

7

LE014960

O-RING

1шт.

8

155241A1

BACK-UP RING

1шт.

9

LE019430

WIPER

1шт.

10

154741A1

O-RING

1шт.

11

160812A1

BACK-UP RING

1шт.

12

161059A1

BOLT,Hex Skt, M16 x 70mm, Cl 12.9

10шт.

13

155160A1

RING

1шт.

14

LE00726

RING

1шт.

15

LJ014800

PISTON

1шт.

16

160824A1

SEALING RING

1шт.

17

160813A1

BACK-UP RING

2шт.

18

LE014980

SCRAPER RING

2шт.

19

160827A1

RING

2шт.

20

156223A1

SET SCREW

1шт.

21

155977A1

BALL

1шт.

22

164446A1

WIPER SEAL

2шт.

23

160483A1

BACK-UP RING

2шт.

24

LR015360

HYD TUBE

1шт.

25

154528A1

O-RING

1шт.

26

87016471

HEX SOC SCREW,M10 x 30mm, Cl 12.9

4шт.

27

LD001530

CLAMP BRACKET

1шт.

28

160999A1

MOUNTING CLIP

1шт.

29

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

30

156227A1

WASHER

2шт.

31

160871A1

HALF-FLANGE

2шт.

32

LA00683

BOLT,Hex

1шт.

33

892-10012

LOCK WASHER,M12

1шт.

34

153630A1

LUBE NIPPLE

1шт.

35

LZ010870

SEAL KIT

Incl 6 - 11, 14, 16 - 19

1шт.

36

LZ008110

HYD CYL SLEEVE

Incl 37 - 38

1шт.

37

NSS

NOT SOLD SEPARAT

Tube Cylinder, Incl in 36

1шт.

38

KLV10050

SELF LUB RING

1шт.

39

LZ008120

PISTON ROD

Incl 40 - 41

1шт.

40

NSS

NOT SOLD SEPARAT

Rod Piston, Incl in 39

1шт.

41

KRV1388

SELF LUB RING

1шт.
