(90.150.BJ[03]) - CAB FRONT GUARD MESH

Запчасти Case CX145C SR (90.150.BJ[03]) - CAB FRONT GUARD MESH (90) - PLATFORM, CAB, BODYWORK AND DECALS

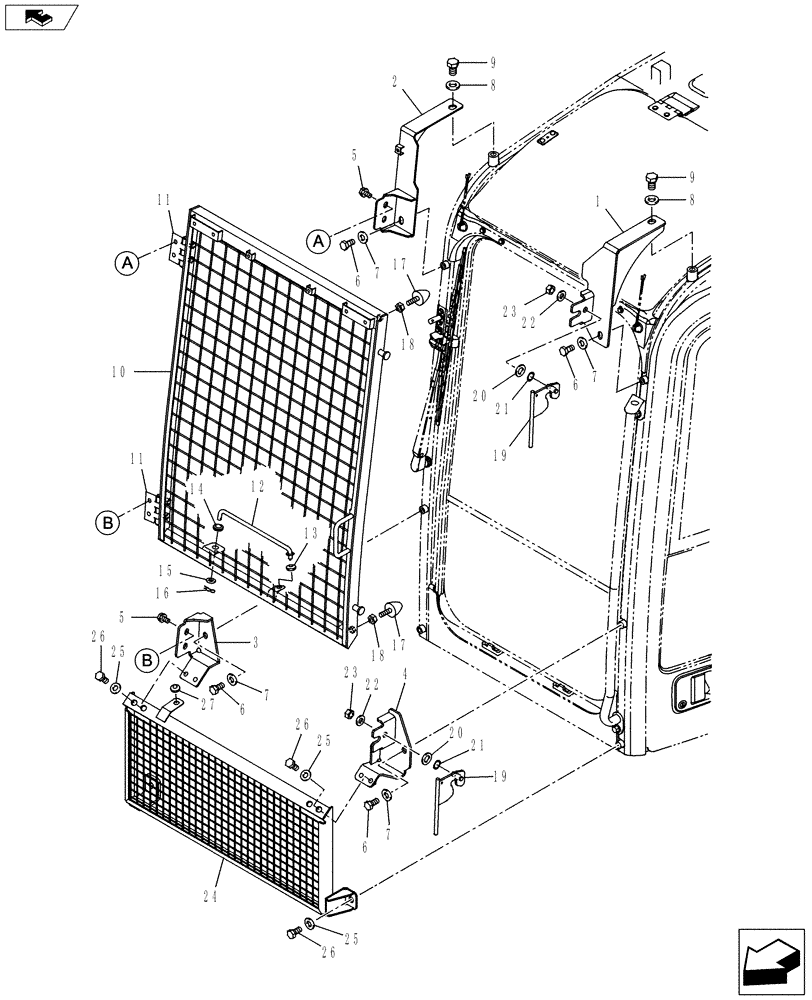

Схема запчастей Case CX145C SR - (90.150.BJ[03]) - CAB FRONT GUARD MESH (90) - PLATFORM, CAB, BODYWORK AND DECALS
21
9
6
25
1
26
3
23
1
22
8
home
20
12
5
27
15
14
18
21
25
24
13
7
26
6
6
17
22
23
16
7
1
20
10
6
19
19
5
9
7
11
4
1
26
11
2
1
7
18
25
17
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHN29390

BRACKET

1шт.

2

KHN29400

BRACKET

1шт.

3

KHN29410

BRACKET

1шт.

4

KHN29420

BRACKET

1шт.

5

166351A1

BOLT,Sems, M10 x 20mm

4шт.

6

627-12025

BOLT,Hex, M12 x 1.75 x 25mm, Cl 10.9, Full Thd

4шт.

7

150811A1

WASHER

4шт.

8

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

2шт.

9

102R016Y025R

BOLT

2шт.

10

KHN32890

GUARD

1шт.

11

KHN16890

HINGE

2шт.

12

KHN27800

STAY

1шт.

13

KHN16920

GROMMET

1шт.

14

KHN20000

GROMMET

1шт.

15

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

1шт.

16

153181A1

COTTER PIN

1шт.

17

151108A1

STOP

2шт.

18

KBH0446

NUT

2шт.

19

KHN27770

LEVER

2шт.

20

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

2шт.

21

157560A1

WAVE WASHER

2шт.

22

150811A1

WASHER

2шт.

23

829-1412

NUT,M12, Cl 10.9

2шт.

24

KHN32900

GUARD

1шт.

25

150811A1

WASHER

6шт.

26

627-12025

BOLT,Hex, M12 x 1.75 x 25mm, Cl 10.9, Full Thd

6шт.

27

KHN16920

GROMMET

1шт.
