(84.910.AC[12]) - VAR - 781128, 481064 - CLAMP, BOOM HBVC 01 (ANZ)

Запчасти Case CX145C SR (84.910.AC[12]) - VAR - 781128, 481064 - CLAMP, BOOM HBVC 01 (ANZ) (84) - BOOMS, DIPPERS & BUCKETS

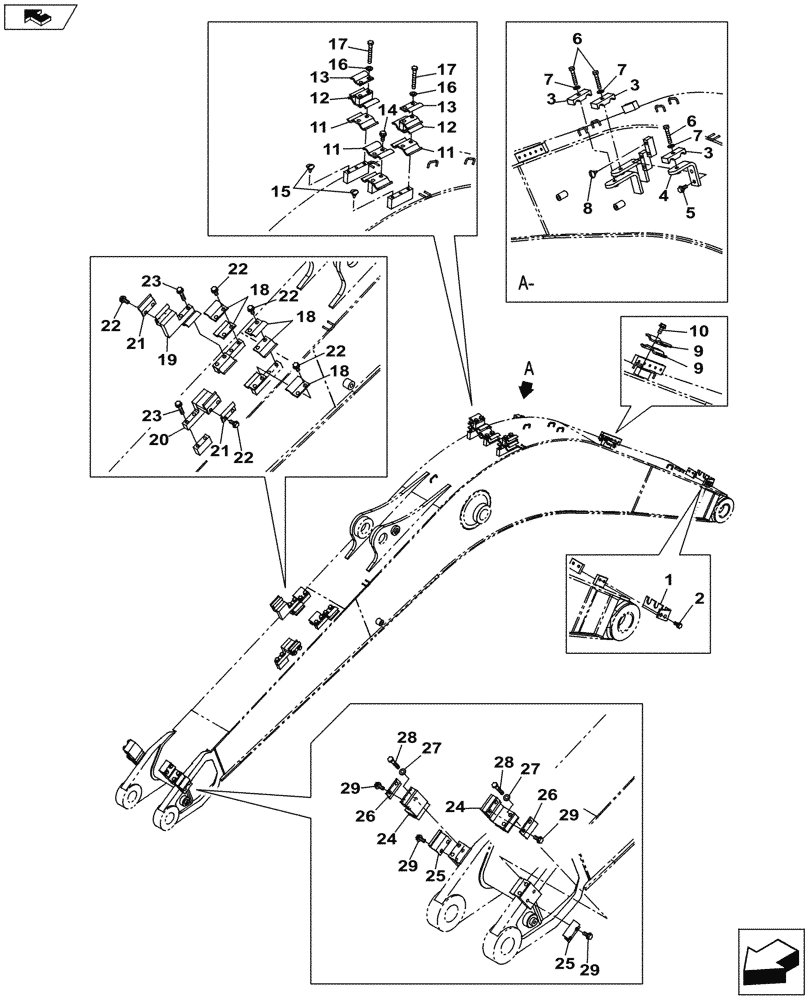

Схема запчастей Case CX145C SR - (84.910.AC[12]) - VAR - 781128, 481064 - CLAMP, BOOM HBVC 01 (ANZ) (84) - BOOMS, DIPPERS & BUCKETS
1
13
19
17
29
1
27
21
13
3
4
29
18
5
28
18
17
2
22
12
7
26
22
26
9
23
16
home
25
23
22
29
28
27
1
18
12
16
3
11
21
29
15
25
24
1
7
home
9
24
10
1
6
6
22
20
7
14
22
3
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KMV15760

BRACKET

1шт.

2

166052A1

BOLT

2шт.

3

152085A1

COLLAR

3шт.

4

KHV11750

BAR

1шт.

5

166352A1

BOLT

2шт.

6

827-12065

BOLT,Hex, M12 x 1.75 x 65mm, Cl 10.9

3шт.

7

150811A1

WASHER

3шт.

8

KHV12270

SCREW,M12 x 1

2шт.

9

KHV10480

COLLAR CLAMP

2шт.

10

166352A1

BOLT

2шт.

11

KHV10450

COLLAR CLAMP

3шт.

12

KMV20870

BAR

2шт.

13

KHV10500

COLLAR CLAMP

2шт.

14

166352A1

BOLT

2шт.

15

KHV12270

SCREW,M12 x 1

2шт.

16

150811A1

WASHER

4шт.

17

827-12090

BOLT,Hex, M12 x 1.75 x 90mm, Cl 10.9

4шт.

18

KHV10460

COLLAR CLAMP

5шт.

19

KMV20910

BAR

1шт.

20

KMV20890

BAR

1шт.

21

KHV10500

COLLAR CLAMP

2шт.

22

166352A1

BOLT

10шт.

23

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

4шт.

24

KMV20930

BAR

2шт.

25

KHV10990

COLLAR

2шт.

26

KHV10500

COLLAR CLAMP

2шт.

27

150811A1

WASHER

4шт.

28

827-12070

BOLT,Hex, M12 x 1.75 x 70mm, Cl 10.9

4шт.

29

166352A1

BOLT

8шт.
