(84.910.AC[03]) - CLAMP - BOOM, 01

Запчасти Case CX145C SR (84.910.AC[03]) - CLAMP - BOOM, 01 (84) - BOOMS, DIPPERS & BUCKETS

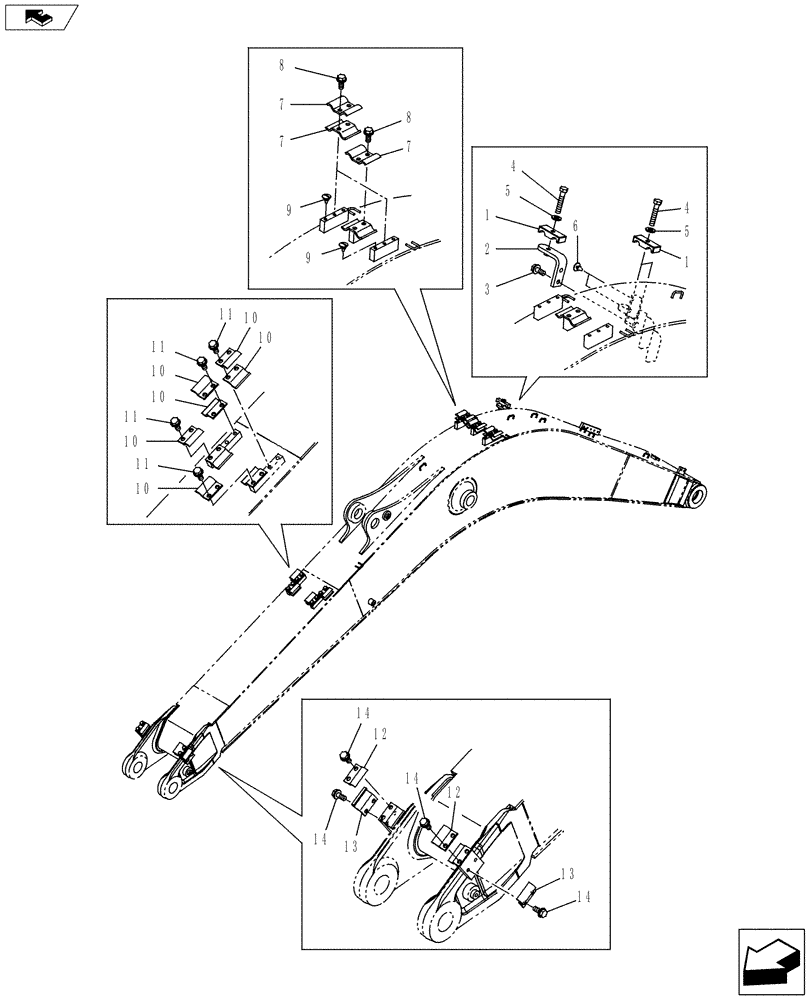

Схема запчастей Case CX145C SR - (84.910.AC[03]) - CLAMP - BOOM, 01 (84) - BOOMS, DIPPERS & BUCKETS
12
14
8
4
2
4
1
9
13
14
12
11
10
9
7
5
11
3
11
14
10
13
5
7
6
10
7
1
10
11
14
10
home
8
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

152085A1

COLLAR

3шт.

2

KHV11750

BAR

1шт.

3

166352A1

BOLT

2шт.

4

827-12065

BOLT,Hex, M12 x 1.75 x 65mm, Cl 10.9

3шт.

5

150811A1

WASHER

3шт.

6

KHV12270

SCREW,M12 x 1

2шт.

7

KHV10450

COLLAR CLAMP

5шт.

8

166352A1

BOLT

6шт.

9

KHV12270

SCREW,M12 x 1

2шт.

10

KHV10460

COLLAR CLAMP

6шт.

11

166352A1

BOLT

8шт.

12

KHV10460

COLLAR CLAMP

2шт.

13

KHV10990

COLLAR

2шт.

14

166352A1

BOLT

8шт.
