(35.736.AA[04]) - BOOM CYLINDER - LH

Запчасти Case CX145C SR (35.736.AA[04]) - BOOM CYLINDER - LH (35) - HYDRAULIC SYSTEMS

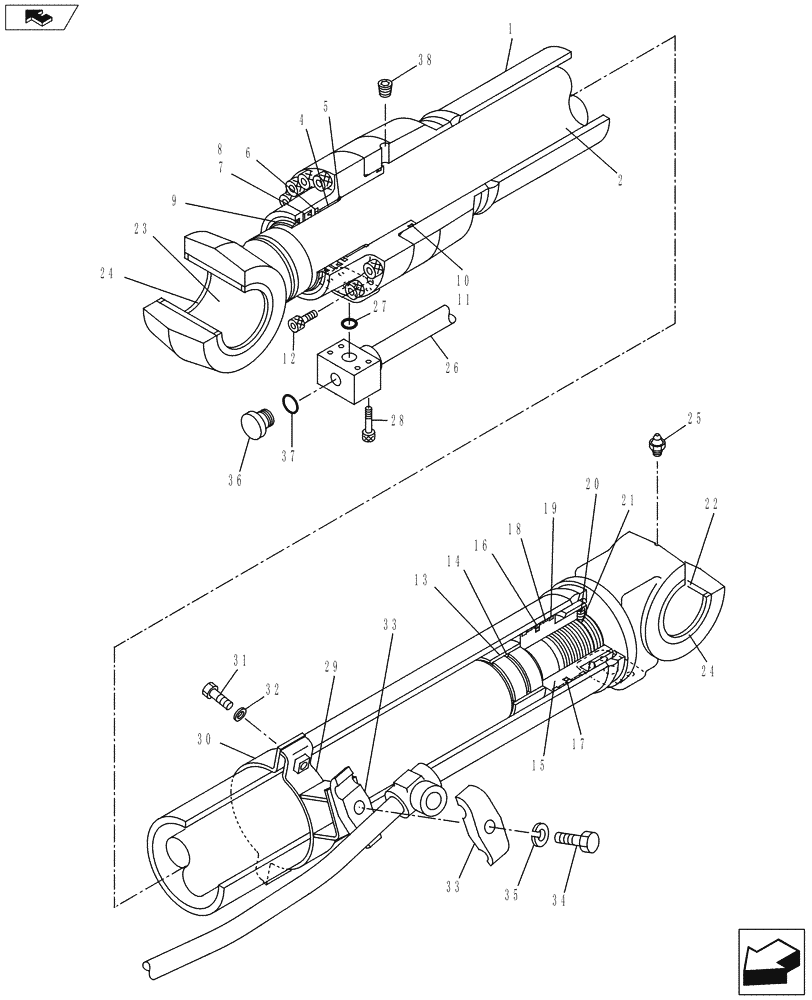

Схема запчастей Case CX145C SR - (35.736.AA[04]) - BOOM CYLINDER - LH (35) - HYDRAULIC SYSTEMS
7
25
16
32
15
30
11
13
1
22
26
27
35
4
20
31
2
33
34
33
29
14
5
37
6
19
36
17
10
24
24
23
18
9
8
12
21
28
home
38
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

LR019990

TUBE

1шт.

2

LB014880

PISTON ROD

1шт.

4

160843A1

BUSHING

1шт.

5

160870A1

BACK-UP RING

1шт.

6

LE015050

RING

1шт.

7

LE015060

O-RING

1шт.

8

160808A1

BACK-UP RING

1шт.

9

LE019420

RING,75mm ID x 89mm OD x 13mm Thk

Wiper

1шт.

10

154721A1

O-RING,99.4mm ID x 3.1mm Width

1шт.

11

161880A1

BACK-UP RING

1шт.

12

108R014Z065N

BOLT

12шт.

13

LE020590

RING

Cushion

1шт.

14

LE00881

RING

1шт.

15

LJ014880

PISTON

1шт.

16

155330A1

SEALING RING

1шт.

17

161881A1

BACK-UP RING

2шт.

18

LE015080

SCRAPER RING

2шт.

19

161883A1

BACK-UP RING

2шт.

20

156222A1

SCREW

1шт.

21

155976A1

BALL

1шт.

22

KNV1143

SELF LUB RING

1шт.

23

KNV1139

SELF LUB RING

1шт.

24

164446A1

WIPER SEAL

4шт.

25

153630A1

LUBE NIPPLE

1шт.

26

LR020030

PIPE

1шт.

27

154499A1

O-RING

1шт.

28

LA013990

BOLT

Bolt, HEX SOC HD

4шт.

29

LD001980

BAND

1шт.

30

LZU0095

CLAMP BRACKET

1шт.

31

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

32

156227A1

WASHER

2шт.

33

160871A1

HALF-FLANGE

2шт.

34

827-12050

BOLT,Hex, M12 x 1.75 x 50mm, Cl 10.9

1шт.

35

892-10012

LOCK WASHER,M12

1шт.

36

LK00195

PLUG

1шт.

37

154475A1

O-RING

1шт.

38

TLU0003

PLUG

1шт.
