(84.114.AD[03]) - CLAMP - BOOM

Запчасти Case CX130C (84.114.AD[03]) - CLAMP - BOOM (84) - BOOMS, DIPPERS & BUCKETS

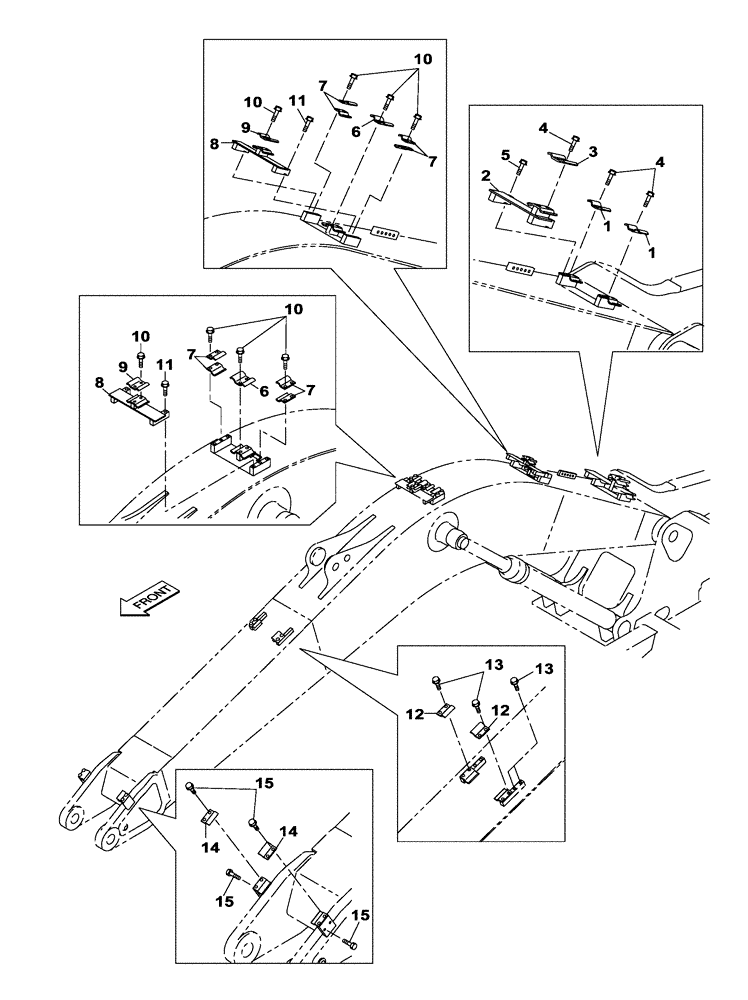

Схема запчастей Case CX130C - (84.114.AD[03]) - CLAMP - BOOM (84) - BOOMS, DIPPERS & BUCKETS
15
15
14
1
14
4
13
7
10
9
6
11
7
4
6
8
7
7
5
2
10
9
3
1
12
11
10
15
13
12
10
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHV10450

COLLAR CLAMP

2шт.

2

KNV17150

BAR

1шт.

3

KHV10520

COLLAR CLAMP

1шт.

4

166352A1

BOLT

M12 x 30

6шт.

5

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

M12 x 60

2шт.

6

KHV10450

COLLAR CLAMP

2шт.

7

KHV10460

COLLAR CLAMP

6шт.

8

KLV12320

BAR

2шт.

9

KHV10520

COLLAR CLAMP

2шт.

10

166352A1

BOLT

M12 x 30

16шт.

11

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

M12 x 60

4шт.

12

KHV10460

COLLAR CLAMP

2шт.

13

166352A1

BOLT

M12 x 30

4шт.

14

KHV10460

COLLAR CLAMP

2шт.

15

166352A1

BOLT

M12 x 60

8шт.

16

KHV12270

SCREW,M12 x 1

Not Shown

4шт.
