(71.460.AF) - LUBRICATION LINE - BOOM

Запчасти Case CX130C (71.460.AF) - LUBRICATION LINE - BOOM (71) - LUBRICATION SYSTEM

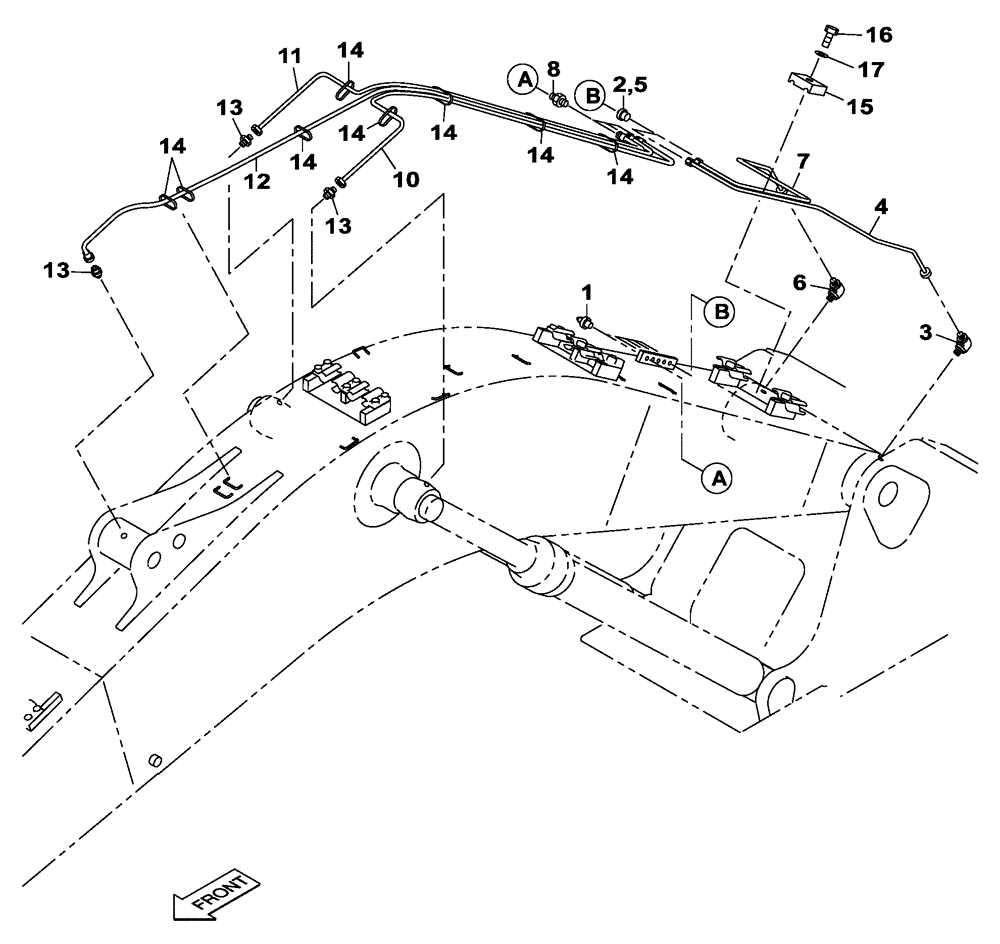

Схема запчастей Case CX130C - (71.460.AF) - LUBRICATION LINE - BOOM (71) - LUBRICATION SYSTEM
7
1
14
14
15
11
8
13
14
14
10
13
6
4
13
12
14
14
17
3
2
16
14
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

153630A1

LUBE NIPPLE

1шт.

2

152599A1

MULTIPOLE CONNECTOR

1шт.

3

152627A1

ELBOW

1шт.

4

KNV17380

HYD TUBE

1шт.

5

152599A1

MULTIPOLE CONNECTOR

1шт.

6

152627A1

ELBOW

1шт.

7

KNV17390

HYD TUBE

1шт.

8

KRJ4050

ADAPTER

3шт.

10

KHJ2011

HOSE

1600 mm

1шт.

11

KHJ2059

HOSE

1650 mm

1шт.

12

KHJ2070

HOSE

2400 mm

1шт.

13

153603A1

ADAPTER

3шт.

14

150067A1

MOUNTING CLIP

8шт.

15

KUV10450

CLAMP

150 mm

1шт.

16

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

1шт.

17

153081A1

WASHER

1шт.
