(35.741.AA[01]) - BLADE CYLINDER - RH

Запчасти Case CX130C (35.741.AA[01]) - BLADE CYLINDER - RH (35) - HYDRAULIC SYSTEMS

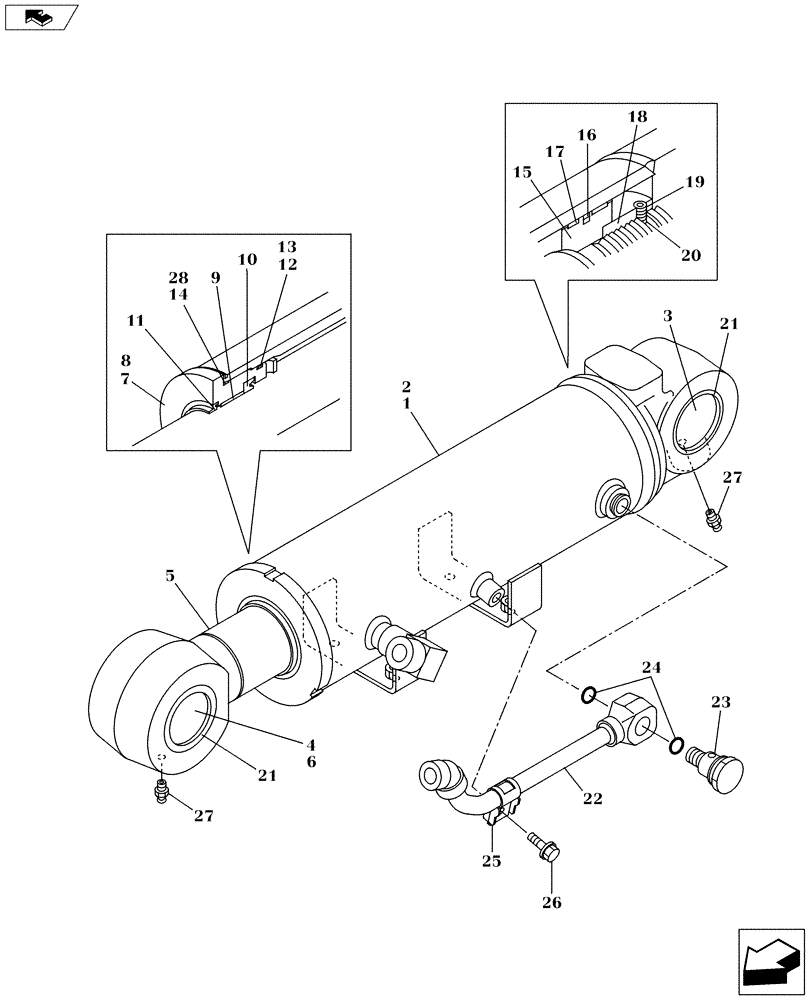

Схема запчастей Case CX130C - (35.741.AA[01]) - BLADE CYLINDER - RH (35) - HYDRAULIC SYSTEMS
15
27
27
23
8
19
5
21
26
3
25
1
20
1
10
12
11
1
17
16
4
21
14
2
13
9
28
22
7
24
6
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

LZ011530

TUBE

Tube Cylinder Kit

1шт.

2

NSS

NOT SOLD SEPARAT

Tube, Incl in 1

1шт.

3

LB00686

BUSHING

1шт.

4

LZ011500

PISTON ROD

Piston Rod, Incl 5 - 6

1шт.

5

NSS

NOT SOLD SEPARAT

Piston Rod, Incl in 4

1шт.

6

LB00686

BUSHING

1шт.

7

NSS

NOT SOLD SEPARAT

Piston Rod,Incl in KMV18480, Incl 8 - 9

1шт.

8

LU003040

CYLINDER END CAP

Cylinder Head

1шт.

9

LB014900

BUSHING

Rod Bushing

1шт.

10

MBP0211

O-RING

1шт.

11

LE019410

RING

1шт.

12

154741A1

O-RING

1шт.

13

LE020320

RING

Back-up Ring

1шт.

14

154751A1

O-RING

1шт.

15

LJ019450

PISTON

Piston

1шт.

16

160824A1

SEALING RING

1шт.

17

LE00703

RING

2шт.

18

LA00773

SPECIAL NUT

1шт.

19

156223A1

SET SCREW

1шт.

20

155977A1

BALL

1шт.

21

KHV0260

WIPER SEAL

4шт.

22

LK006560

PIPE

Pipe

1шт.

23

LK00352

PLUG

1шт.

24

155095A1

O-RING

2шт.

25

LS00209

COLLAR

1шт.

26

LA00789

BOLT,Spcl

1шт.

27

153630A1

LUBE NIPPLE

1шт.

28

LZ011480

SEAL KIT

Repair Part Kit, Incl 10 - 13, 16 - 17

1шт.
