(35.736.AA[04]) - BOOM CYLINDER HBCV - LH

Запчасти Case CX130C (35.736.AA[04]) - BOOM CYLINDER HBCV - LH (35) - HYDRAULIC SYSTEMS

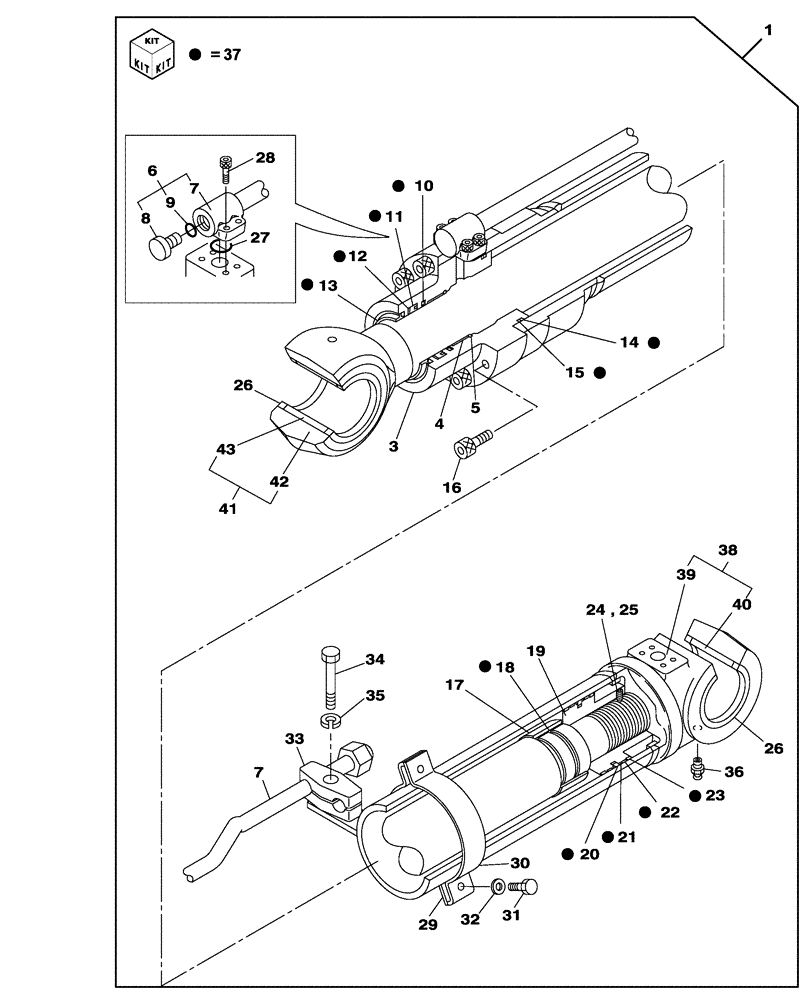

Схема запчастей Case CX130C - (35.736.AA[04]) - BOOM CYLINDER HBCV - LH (35) - HYDRAULIC SYSTEMS
17
37
37
29
37
28
21
32
37
22
38
6
41
30
4
37
7
24
26
37
7
31
1
14
11
3
27
35
36
40
34
25
9
37
37
37
20
5
37
13
33
42
43
12
18
23
39
26
37
37
19
16
15
10
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KNV16270

HYDRAULIC CYLINDER

Incl 3 - 43

1шт.

1

KNV16270R

REMAN-HYD CYLINDER

CX130C CRAWLER EXCAVATOR, TIER 4 (NA), LH (4/12-)

1шт.

1

KNV16270C

CORE-HYD CYLINDER

Return Number

1шт.

3

LU00100

CYLINDER END CAP

1шт.

4

155433A1

BUSHING

1шт.

5

155699A1

RING, SNAP

1шт.

6

LR016580

HYD TUBE

Incl 7 - 9

1шт.

7

NSS

NOT SOLD SEPARAT

Pipe, Incl in 6

1шт.

8

LK00195

PLUG

1шт.

9

154475A1

O-RING

1шт.

10

LE016510

RING

1шт.

11

LE016520

O-RING

1шт.

12

155231A1

BACK-UP RING

1шт.

13

LE019410

RING

1шт.

14

154721A1

O-RING,99.4mm ID x 3.1mm Width

1шт.

15

161880A1

BACK-UP RING

1шт.

16

108R014Z065N

BOLT

12шт.

17

LE016530

SEALING RING

1шт.

18

LE00724

SEAL

1шт.

19

LJ015730

PISTON

1шт.

20

155330A1

SEALING RING

1шт.

21

161881A1

BACK-UP RING

2шт.

22

LE015080

SCRAPER RING

2шт.

23

161883A1

BACK-UP RING

2шт.

24

156222A1

SCREW

1шт.

25

155976A1

BALL

1шт.

26

164446A1

WIPER SEAL

4шт.

27

154499A1

O-RING

1шт.

28

861-8025

HEX SOC SCREW,M8 x 25mm, Cl 12.9

1шт.

29

LD001660

CLAMP BRACKET

1шт.

30

LZU0095

CLAMP BRACKET

1шт.

31

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

32

156227A1

WASHER

2шт.

33

160871A1

HALF-FLANGE

2шт.

34

LA00683

BOLT,Hex

1шт.

35

892-10012

LOCK WASHER,M12

1шт.

36

153630A1

LUBE NIPPLE

1шт.

37

LZ009310

SEAL KIT

Incl 10 - 15, 18, 20 - 23

1шт.

38

LZ009320

HYD CYL SLEEVE

Incl 38 - 39

1шт.

39

NSS

NOT SOLD SEPARAT

Tube, Incl in 38

1шт.

40

KNV1143

SELF LUB RING

1шт.

41

LZ009330

PISTON ROD

Incl 42 - 43

1шт.

42

NSS

NOT SOLD SEPARAT

Rod Piston, Incl in 41

1шт.

43

KNV1139

SELF LUB RING

1шт.
